Дефекты
|
Способ устранения
|
№ операции
|
Наименование и содержание операции
|
Установочная база
|
1-я схема: срыв резьбы в отверстии крепления сцепления
2-я схема: износ торцевых поверхностей, установка ведомого
диска сцепления
|
Нарезание новой резьбы
Протачивание
|
1
2
3
4
5
6
1
|
Сверлильная
Сварочная
Токарная
Сверлильная
Сверлильная
Сверлильная
Токарная
|
Торец
Наружные цилиндрические поверхности, торец,
Наружные цилиндрические поверхности, торец.
Наружные цилиндрические поверхности, торец
|
3.5 Составление плана
технологических операций восстановления деталей
4. Разработка
технологических операций ремонта деталей
4.1 Составление
развернутого операционного плана
4.1.05. Сверлильная 1.
(рассверлить отверстие
крепления маховика )
1.Установить маховик на
станок.
2. Рассверлить отверстие.
3. Снять деталь со
станка.
4.1.10. Сварочная.
(заварить отверстие
крепления маховика).
1.Подготовить поверхность
под сварку.
2. Заварить отверстие.
1. 4.1.15. Токарная 1
(снять наплавленный
металл отверстия до уровня основного).
1. Установить маховик на
приспособление.
2. Установить
приспособление с маховиком на станок.
3. Произвести расточку
наплавленного металла отверстия крепления маховика.
4. Снять приспособление с
маховика.
5. Снять маховик с
приспособления.
4.1.20. Токарная 2
(расточить торцевую
поверхность под установку маховика).
1. Установить маховик на
приспособление.
2. Установить
приспособление с маховиком на станок.
3. Расточить торцевую
поверхность маховика под установку сцепления.
4. Снять приспособление с
маховиком.
5. Снять маховик с
приспособления.
4.1.25. Сверлильная 2
(рассверлить отверстие
маховика под установку сцепления).
1. Установить маховик на
станок.
2. Рассверлить отверстие.
3. Снять деталь со
станка.
4.1.30. Сверлильная 3
(зенкерование фаску
отверстия крепления маховика).
1. Установить маховик на
станок.
2. Зенкерование фаски.
3. Снять маховик со
станка.
4.1.35. Сверлильная 4
(нарезать резьбу в
отверстии крепления маховика).
1. Установить маховик на
приспособление.
2. Установить приспособление
на тиски.
3. Нарезать резьбу.
4. Снять приспособление с
маховиком.
5. Снять маховик с
приспособления.
4.1.40.Заключительный
контроль.
4.2 Определение принципов
обработки деталей
4.2.05.Сверлильная 1
(рассверлить отверстие
под установку маховика).
1.Рассверлить отверстие
до диаметра Ø 10 мм.
4.2.10. Сварочная
(заварить отверстие
крепления маховика).
1.Заварить отверстие
диаметром Ø10мм длиной ℓ =40 мм.
4.2.15. Токарная 1
(снять слой наплавленного
металла с отверстий крепления сцепления).
1. Произвести расточку
наплавленного металла с отверстия крепления маховика до уровня основного.
4.2.20. Токарная 2
(расточить торцевую поверхность
под установку маховика).
1. Расточить торцевую
поверхность под установку маховика от диаметра d = 17,2мм до диаметра d =17,5
мм. £ = d d = 17,5 – 17,2 = 0,3 мм при ℓ = 150 мм.
4.2.25. Сверление 2
(рассверлить отверстие
маховика под установку сцепления)
1.Рассверлить отверстие под
установку маховика до диаметра Ø 6,8 мм.
4.2.30. Сверлильная 3
(зенкеровать фаску отверстия
крепления маховика ) .
1.Зенкеровать фаску
отверстия крепления маховика под углом 45о на глубину ℓ =2 мм.
4.2.35. Сверление 4
(нарезать резьбу в
отверстии крепления маховика).
1. Нарезать резьбу в
отверстии крепления маховика.
4.20.40. Заключительный
контроль.
4.3 Составление
развернутого операционного плана с промежуточными размерами
4.3.05. Сверлильная 1
(рассверлить отверстие
крепления маховика).
1.Установить маховик на
станок.
2. Рассверлить отверстия
с резьбой диаметра Ø 10 мм.
3.Снять деталь со станка.
4.3.10. Сварочная
(заварить отверстие
крепления маховика).
1. Подготовить
поверхность под сварку.
2. Заварить отверстие
диаметром Ø 10 мм длинной ℓ = 40 мм.
4.3.15. Токарная 1
(снять наплавленный
металл отверстия до уровня основного).
1. Установить маховик на
приспособление.
2. Установить
приспособление с маховиком на станок.
3. Произвести расточку
наплавленного металла отверстия крепления маховика до уровня основного.
4. Снять приспособление с
маховиком.
5. Снять маховик с
приспособления.
4.3.20. Токарная 2
(расточить торцевую
поверхность под установку маховика).
1. Установить маховик на
приспособление.
2. Установить
приспособление с маховиком на станок.
3. Расточить торцевую
поверхность под установку сцепления от диаметра d = 17,2 мм до диаметра 17,5 мм, £= d – d = 17,5 -17,2 = 0,3 мм при ℓ = 150 мм.
4. Снять приспособление с
маховиком.
5. Снять маховик с
приспособления.
4.3.25. Сверлильная 2
(рассверлить отверстие
маховика под установку сцепления).
1. Установить маховик на
станок.
2. Рассверлить отверстие
под установку сцепления до диаметра Ø = 6,8мм.
3. Снять деталь со
станка.
4.3.30. Сверлильная 3.
(зенкеровать фаску отверстия
крепления маховика ).
1. Установить маховик на
станок.
2. Зенкеровать фаску
отверстия крепления сцепления под углом 450 на глубину ℓ =2мм.
4.3.35. Сверлильная 4
(нарезать резьбу в
отверстие крепления маховика).
1.Установить маховик на
приспособление.
2. Установить
приспособление на тиски.
3. Нарезать резьбу .
4. Снять приспособление с
маховиком.
5.Снять маховик с
приспособления.
4.3.40. Заключительный
контроль.

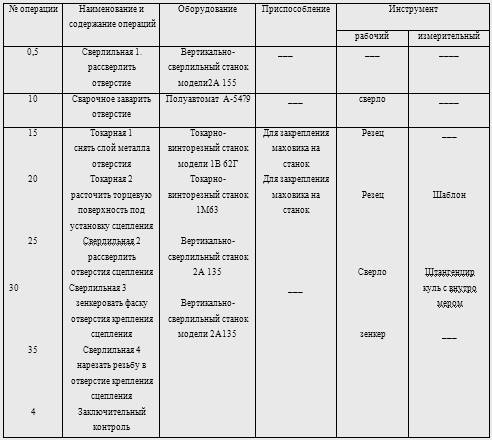

4.4 Выбор оборудования и
технологической оснастки
4.4.05. Сверлильная 1
(рассверлить отверстие
крепления маховика).
Оборудование:
Вертикально-сверлильный
станок модели 2 А 135.
Техническая
характеристика:
1. Наибольший диаметр
сверления, мм -35.
2. Наибольший ход
шпинделя, мм -225.
3. Вылет шпинделя, мм
-300.
4. Ход салазок шпинделя,
мм -200.
5. Число оборотов шпинделя
в минуту : 68 ;100;140;195;275;400;530;750;1100.
6. Подачи шпинделя в
мм/об : 0,115;0,15;0,2; 0,25;0,32;0,43;0,57;0,725;0,96;1,22.
7. Рабочая поверхность
стола 450х500 мм.
8. Мощность
электродвигателя, кВт =4,5.
9. Габаритные размеры
станка, мм от 1240 х 810 х 2560.
10. Масса станка, кг -
1550.
4.4.10. Сварочная
(заварить отверстие
крепления маховика).
Оборудование:
Полуавтомат А-547 У
(проволока ПАНИ-11).
4.4.15. Токарная 1.
( снять наплавленный
металл с отверстия до уровня основного).
Оборудование:
Токарно-винторезный
станок модели 1М 63.
Техническая
характеристика:
1.Наибольший диаметр
обрабатываемой детали
над станиной , мм ,630
над суппортом, мм, 350
2. Наибольший диаметр
круга, обрабатываемого в патроне, мм, -65.
3. Расстояние между
центрами, мм,1400.
4. Шаг нарезаемой резьбы,
мм, 192.
5. Диаметр отверстия
шпинделя, мм 70.
6. Метрический конус
отверстия шпинделя, мм, 80.
7. Наибольшее перемещение
суппорта продольного, мм, 350.
8. Наибольшее перемещение
суппорта поперечного, мм, 110.
9. Наибольшее перемещение
верхних салазок, мм – 200.
10.Сечение державочной
части резца , мм, 30 * 40.
11.Конус морзе отверстия,
мм, - 5
12.Число оборотов шпинделя
в минуту – 10;12,7;16,5;20,4;25,5;59,9;40,8;51,0;
63,7;79,7;102;128;163;206;255;319;408;510;635;816;1020;1250.
13 Продольная подача суппорта , в мм на один оборот шпинделя, -
0,070,074;0,084;0,097;
0,11;0,12;,013;0,14;0,15;0,17;0,195;0,21;0,23;0,26;0,28;0,3;0,34;0,39;0,43;0,47;0,52;0,57;0,61;
0,7;0,78;0,84;0,95;1,04;1,71;1,4;1,56;1,74;1,9;2,08;2,28;
2,42;2,8;3,12;5,48;3,8;4,16.
14.Поперечные подачи
суппорта: -0,035;0,037;0,048;0,042;0,055;0,06;0,065;0,07;0,074;
0,084;0,097;0,11;0,12;0,13;0,14;0,15;0,17;0,195;0,21;0,23;0,26;0,28;0,30;0,34;0,39;0,43;0,47;
0,52;0,57;0,6;0,7;0,78;0,87;0,95;1,04;1,14;1,71;1,4;1,56;1,74;1,9;2,08.
15. Мощность электродвигателя
, кВт= 19.
Приспособления:
Приспособление для
закрепления маховика на станок.
Инструмент: рабочий-
резец.
4.4.20. Токарная 2
(расточить торцевую поверхность
под установку маховика).
Оборудование : смотреть п.4.4.15.
Приспособление6 смотреть п.4.4.15.
Инструмент: смотреть п.4.4.15.
4.4.25. Сверлильная 2
(рассверлить отверстие
маховика под установку сцепления).
Оборудование: смотреть
п.4.4.05.
Инструмент: сверло Ø
6,8 мм.
4.4.30. Сверлильная 3.
Оборудование : смотреть
п.4.4.05.
Инструмент : зенкер.
4.4.35. Сверлильная 4. (нарезать
резьбу в отверстие крепления маховика).
Оборудование: тиски
слесарные.
Приспособление:
приспособление для закрепления маховика на станок.
Инструмент: рабочий 6
метчик, вороток.
4.4.40. Заключительный
контроль.
4.5 Разработка каждой
технической операции
4.5.05.Сверлильная 1. (рассверлить
отверстие крепления маховика).
1.Установить маховик на станок
|
__
|
__
|
__
|
__
|
__
|
2. Рассверлить отверстие
|
Торцевая поверхность
|
Ø 10
|
0,63
|
9
|
__
|
3. Снять маховик со станка
|
__
|
__
|
__
|
__
|
__
|
5. Расчет норм времени
технических операций ремонта детали
Сверлильная работа 1.
1. t = Дов –d /2 = 12 -10 /2 = 1 (мин).
Подачу принимаем из
данных станка 0,96.
1.2. Основное время.
То = Z /n * S = ℓ
+ ℓ1 + ℓ2 / n * S ; мин.
[ 3 ]
где: ℓ - толщина
маховика, ℓ =40 мм;
ℓ1 = 3 мм – толщина;
ℓ2 = 3 мм – толщина
n =140 об/мин.частота
вращения шпинделя;
S = 0.96 мм/об подача
инструмента.
То = (40 + 3+ 3) / (140 *
0,96) = 0,34 мин.
1.3.Вспомогательное время
на установку и снятие детали.
Тв = Тв1 +Тв2
*12 , мин. [ 3 ]
12- количество отверстий
маховика.
Тв1 = 2.1 –
вспомогательное время на установку и снятие детали берется
по таблице №63 [3];
Тв2 =0,2 –
вспомогательное время ( примечание к таблице №63).
Тв = 2,1 + 0,2 * 12 =
27,6 мин.
1.4. Оперативное время
Топ = То +Тв = 0,34 +2,76
= 27,94 мин. [3 ]
1.5.Дополнительное время
По таблице №65 берем Т
доп. в % к оперативному времени и получаем его равным 3.9.мин.
1.6. Подготовительно-заключительное
время берем по таблице №66 [ 3].
Т пз = 8 мин.
1.7. Штучное время
Тш = То =Т доп = 0,34 +
3,9 = 4,24 мин . [ 3]
Тш – штучное время.
1.8.Калькуляционное время.
ТК =( ТПЗ
/ q ) + ТШ ; мин. [ 3]
где , q – количество
деталей в партии.
ТК = 8/4 +
4,24 = 6,24 мин.
1.9. Норма времени
ТН = ТО
+ ТВ + ТДОП + ТПЗ/ n ; мин. [ 3]
ТН = 0,34 +
27,6 + 3,9 + 8/140 = 31,9 мин.
2.Электродуговая сварка и
наплавка.
2.1. Основное время.
ТО = (60 * Q *
A * m)/ (L *Y) * n ; мин. [ 3]
где, Q – масса
наплавленного металла Г;
А =1,2 – поправочный
коэффициент на длину шва берется из табл .№ 182 [ 3];
т =1 –поправочный
коэффициент на положение шва в пространстве,
берется из табл. № 183;
L – коэффициент наплавки (г/а*ч);
берется их табл № 184 [ 3]; L = 6,5.
Y – величина сварочного
тока , Y = 150;
Длина электрода равная 4.
Q = F *Z * γ [ 3]
определяем по формуле: F
– площадь поперечного сечения шва, см2 , берем из табл. №185 [ 3];
F= П R2 = 3,14
* 0,05 =0,008;
Z –длина шва 40 см;
γ – плотность наплавленного металла,
электрода, г/см2, берется из таблицы №186 [ 3],
γ =7,1.
Q = 0,008 * 40 * 7,1 =
2,3.
ТО = (60 * 2,3
* 1,2 *1) /(6,5*150) = 0,17 мин.
2.2.Вспомогательное
время.
ТВ = ТВ1 +
ТВ2 + ТВ3 ; [ 3] ;
где, ТВ1 – время
связанное со свариванием шва, мин, 0,9- берется из таблицы №188 [ 3] ;
ТВ2 = 0,1 –
повороты и снятие деталей вручную, мин., берется по табл. №189 [ 3] ;
Т В3 = 0,9 +
0,4 + 0,3 = 1,3 мин.
ТОП = ТО
+ ТВ = 0,17 + 1,3 = 1,47 мин. [ 3]
2.4. Дополнительное
время.
Дополнительное время
составляет в среднем 10% от оперативного времени и определяется по формуле 1.
Т ДОП = (ТО
+ ТВ) * 10 / 100 = (0,17+1,3)* 10/ 100 =0,147 мин.[3 ]
2.5.
Подготовительно-заключительное время.
ТПЗ = 5 мин.,
берется по табл. №191.
2.6. Норма времени.
ТН = ТО
+ ТВ + ТДОП + ТПЗ / п;
3. Нормирование токарных
работ 1.
3.1.Основное время.
ТО = Z *i / n
* S , мин. [ 3]
где , Z – расчетная длина
обработки, мм, - 30;
n - частота вращения
шпинделя, 100 об/мин, берется из данных по станку;
S – подача инструмента, 0,2
мин/об, берется из данных по станку;
i – число проходов -1.
ТО = 30 * 1 /
100 * 0,2 = 1,5 мин.
3.2. Вспомогательное
время.
ТВ = Т В1
+ ТВ2 [3];
где, ТВ1 = 0,9
– вспомогательное время на установку и снятие изделия,
мин., по табл. №22 [3];
ТВ2 = 0,5 –
вспомогательное время, связанное с проходом, мин., по табл. №24,[3 ].
ТВ = 0,9 + 0,5
= 1,4.
3.3. Оперативное время
ТВ = ТО
+ ТВ = 1,5 + 1,4 = 2,9 мин. [3]
3.4. Дополнительное время
в % от оперативного времени:
ТДОП = ТОП
* К / 100, мин. [3] ,
где К- коэффициент ,
берется из табл. № 25, К = 6,5.
Т ДОП = 2,9 *
6,5 / 100 = 0,2.
3.5.
Подготовительно-заключительное время при токарной обработке, в мин.
ТПЗ =13 мин.,
берется по табл. №26 [3] .
3.6.Норма времени.
ТН = То + Тв +
Тдоп + Тпз/ п; мин., [3].
Тн= 1,5 + 1,4 +0,2 + 13
/100 = 3,23 мин.
4.Токарная 2.
4.1. Основное время.
То = Z*i /n*S,
где, Z – расчетная длина обработки, мм, -
82;
i –число проходов, -1;
п – частота вращения
шпинделя, 100 об/ мин., берется из данных к станку;
S – подача инструмента,
0,2 мм/об., берется из данных к станку.
То = 82,*1 / 100*,02 =4,1
мин.
4.2. Вспомогательное
время.
Тв = Тв1 +Тв2
, мин., [3].
Тв1= 0,9 – на
установку и снятие изделия, мин., берется по таблице №22;
Тв2 =0,5 –
связанное с проходом, мин., берется по табл. №24.
Тв= 0,9 +0,5 = 1,4 мин.
4.3. Оперативное время.
Топ = 4,1 + 1,4 = 5,5
мин.,[3.]
4.4.Дополнительное время
в % от оперативного времени.
Тдоп = Топ *К / 100,
мин., [3];
К- коэффициент, берется
по табл.№25; К=6,5;
Тдоп= 5,5 *6,5 /100= 0,36
мин.
4.5.
Подготовительно-заключительное время при токарной обработке берется
по табл. №26 [3], Тпз= 13
мин.
5. Нормирование
сверлильных работ 2.
5.1. t = Дов / 2= 10/2
=5; подача , принимается из данных станка – 1,22.
5.2. То = l+ l1+
l 2 / n * S; мин., [3];
где, l – толщина
маховика, 40; l1 = 3 мм, толщина; l2= 3 мм, толщина.
п = 100 об/мин – частота
вращения шпинделя берется из данных станка;
S = 1.22 – подача
инструмента, мм/об, берется из данных станка.
То = 40 + 3 + 3 /100
*1,22 = 0,38 мин.
5.3. Вспомогательное
время.
Тв = Тв1 + Тв2
*12;
12- отверстий маховика;
Тв1 = 2,1 –
вспомогательное время ( примечание к табл.№63 [3]);
Тв = 2,1 +0,2 +*12 =27,6
5.4.Оперативное время.
Топ = То + Тв =0,38 +
27,6 = 28 мин.,[3]
5.5.Дополнительное время.
По таблице №65 берем Тдоп
в % к оперативному времени и получаем : Тдоп = 3,9.
5.6.
Подготовительно-заключительное время берется по табл. №66; Тпз =* мин.
5.7. Штучное время.
Тм =То + Т доп = 0,36+
3,9=4,26 мин. [3]
5.8. Калькуляционное
время
Тк = Тпз / q + Тш; мин., [3
];
Тк = 8/4 +4,26 = 6,26.
5.9. Норма времени
Тн = То +Тв + Т доп +
Тпз/п; мин. [3]
Тн = 0,8 + 27,6 + 3,9 + 8
/ 100 = 31,96 мин.
6.0. Нормативно слесарные работы.
6.1. Неполное оперативное
время определяется по табл. Т ноп =30 мин.
Время нарезания 4,7 мин.,
т.к. работаем двумя метчиками
Т ноп * 0,7 = 30 * 0,7 =
21 мин.
6.2. Оперативное время.
Топ = Тноп + Тв [3]
где, Тв – вспомогательное
время на установку 0,9, берем по табл. №245 [3]
Топ = 21,+ 0,9 = 21,9 мин.
6.3.
Подготовительно-заключительное время берется по табл. №246; Тпз = 3.
6.4. Штучное время.
Тш = Тосн + Твсп + Тдоп =
Топ + Тдоп ;
Дополнительное время
составляет 8% от оперативного и определяется по формуле 1.
Тдоп= 8%, от Тдоп = Топ *
8 /100 = 21,9 * 8 /100 = 1,76,
Тш = 22+1,8=23,8 мин.
6.5. Калькуляционное
время.
Тк = Тпз / q + Тш мин, [3],
где q – количество
деталей в партии ,4.
Тк = ¾ + 24 =
24,75 мин.
7. Конструкторская часть
По сравнению с ранее
применявшейся в АТП приспособлениями разработанная мною конструкция
приспособления обладает следующими преимуществами:
* простое изготовление не
требует дефицитных материалов и дорогостоящего оборудования и специалистов
второй квалификации для изготовления;
* надежно фиксируется;
* хорошо центруется;
* не требует больших
физических усилий исполнителя при работе;
* не требует большого
ухода при шлифовании.
Расчет.
G = N /A≤[g ]
дополнительное
напряжение.
Отлив из серого чугуна
марки С418-36
n = g пред / g
≥ [n] – коэффициент
запаса прочности
∆l = Fl / (ЕН) =
1кГс /9,8Н /1Т = 103 кГс;
4ОТ = 40 * 103
кГс = 40 * 103 9,8Н = 392000кН.
Призма приспособления для
правки маховика изготовлено из стали ГОСТ 380-71.
При проведении
проверочного расчета необходимо определить наибольшее расчетное напряжение,
которое необходимо сравнить с допустимым и определить, отвечает ли данное
приспособление необходимым требованиям. Условие прочности при :
G = N / A ≤ l [g]
имеет вид
n = σпред
/ ≥ [n]
Маховик устанавливается
на призме крайними опорными гайками. На маховик действует пресс с максимальной нагрузкой
40т. Нагрузка делится на две призмы поровну, поэтому в расчетах будет
рассчитываться только одна призма.
Переведем нагрузку с 40 т
в н.
40т = Р = 40 * 103
кГс = 40 * 103 * 9,8 н = 392000н = 392 кн
Так как нагрузка от
пресса распределяется примерно поровну, то максимальную нагрузку на призму
поделим на 2:
F / 2 = 392 кн/ 2 = 196
кн
При нагрузке 30 т правка
будет проходить в оптимальном режиме.
Рабочая нагрузка будет:
30*103 кГс ≤
30 * 103 * 9,8н ≤ 294000≤ 294 кн
Нагрузку на одну призму:
294 /2 = 147000н;
N≤F
Находим площадь поперечного
сечения призмы:
А= а* b =80 * 16 = 12,8
см2
[g] - допустимое напряжение для ВТ 5 при
вжатии равно 170 Мпа.
Находим расчетное
напряжение в наиболее опасном сечении:
g = N / A =(147 * 103 ) / 12,8 *10 -4
= 115 Мпа.
g [g] – условие прочности.
Найдем расчетный
коэффициент запаса прочности при сжатии и сравним его с нормативом.
n = gпред / ω
≥ [n];
gпред = (196 * 130 ) / (12,8 * 10-4)≤
153 Мпа.
n = 153/115=1,4 – коэффициент прочности
для пластичного материала составляет оптимальное значение.
7.3.Правила применения
приспособления при выполнении работ.
Перед применением
приспособления необходимо его тщательно осмотреть и убедиться в технической
исправности.
После этого необходимо
произвести регулировку. После окончания работ очистить приспособление и рабочую
поверхность от загрязнений.
Проверить надежность
крепления всех его частей, при необходимости подтянуть их крепления. Также
необходимо найти укорочение призмы при сжатии пол формуле Гука.
∆lст = Fl
/ ЕА
Е – модуль продольной
упругости;
Е = 2 * 105
МПа по табл. 2.1.
L – длина;
F – сила;
А – площадь поперечного
сечения в наиболее опасном месте;
∆lст = 147 * 103 * 0,76 * 10-3 /
2 * 105 * 12,8 * 10-4 = 0,4 мм -
укорочение не существенно,
им можно пренебречь.
Вывод: приспособление
работает в оптимальных условиях.
Заключение
В данном проекте
рассматривается вопрос разработки технологического процесса ремонта маховика
двигателя ЯМЗ-236 в условиях авторемонтного предприятия с годовой
производственной программой КР.
Во втором разделе проекта
произведен расчет производственной партии ремонтируемых деталей за один день
работы АРП.
В следующем разделе
проекта произведена разработка технологических операций для восстановления
детали в условиях АРП.
В четвертом разделе
проекта произведена разработка технологических операций для восстановления
детали в условиях АРП.
В пятом разделе произведен
расчет норм времени на выполнение технологических операций по восстановлению
детали с разными дефектами.
В следующем разделе мною
выполнена технологическая документация на технологический процесс
восстановления детали в виде марки двух операционных карт и двух карт эскизов.
В последнем разделе
проекта мною разработана конструкция недорогого и надежного для ремонта
маховика двигателя ЯМЗ-236, произведен расчет прочности наиболее нагруженных
деталей приспособления, дано описание правил его применения и мер безопасности
при его работе с ним.
Исходя из вышеизложенного
считаю, что цель, поставленная в задании на курсовой проект, выполнены в целом
на достаточно высоком техническом уровне.
Список литературы
1. Дюмин И.Е. "Ремонт автомобилей", М., транспорт,
1998г.
2. Мельников Т.Н. "Ремонт автомобилей и деталей", "Методика
выполнения курсового
проекта" ,Н.Новгород, РЗАТТ, 1999 г.
3. Рурвич И.С. " Методика технического нормирования в
ремонтном производстве",
Росто-Дон, 1986 г.
4. Кребатов Б.В. "Ремонт автомобилей"
М.Транспорт,1974г.
5. Краткий автомобильный справочник ИИАТ,М.Транспорт,1984г.
6. Малышев А.Т. Справочник "Технология авторемонтного
производства",
М.Транспорт, 1977г.
7. Суханов Б.Н. " ТО и ремонт автомобиля, пособие по
курсу и дипломному
проектированию",М. Транспорт, 1985г.
8. Балабанов А.Н. "Краткий справочник технолога
машиностроения".М.,
Издательство стандартов, 1992г.
9.ОРЛОА п.н. "Краткий справочник металлов" М.,
Машиностроение, 1987г.
