Цех ремонта строительных кранов
Госстрой РФ
Стерлитамакский
колледж строительства,
экономики и
права
Специальность
2902
Предмет
«Архитектура»
ПОЯСНИТЕЛЬНАЯ
ЗАПИСКА
ТЕМА ПРОЕКТА
«Цех ремонта строительных
кранов»
Разработал
проект:
Учащийся
группы 3ДС-43
Руководитель
проекта:
2006 г.
Содержание
1. Архитектурно-конструктивная часть
1.1 Исходные данные
1.2 Генеральный план
1.3 Объёмно-планировочное решение
1.4 Конструктивное решение
1.4.1 Фундаменты
1.4.2 Фундаментные блоки
1.4.3 Колонны
1.4.4 Связи
1.4.5 Подстропильные конструкции
1.4.6 Стропильные конструкции
1.4.7 Плиты покрытия
1.4.8 Фонари
1.4.9 Подъёмно-транспортное оборудование
1.4.10 Стеновые панели и кирпичные вставки
1.4.11 Окна, двери, ворота
1.4.12 Кровля
1.4.13 Полы
1.4.14 Прочие конструкции
Список использованных источников
Архитектурно-конструктивная
часть
1.1 Исходные данные
Проектируемое здание –
Цех ремонта строительных кранов
Район строительства – г.
Мелеуз
Глубина промерзания
грунта – 1,8 м
Наименование грунта в
основании – глина
Условное давление грунта
– 1,8 МПа
Материал стен –
железобетон
Плотность материала стен
– р = 2500 кг/м3
Толщина стен – 300 мм
Материал утеплителя стен
– пенополистерол
Толщина утеплителя – 15
кг/м3
Расчётная зимняя
температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – 39
0С
Расчётная зимняя температура
воздуха наиболее холодной пятидневки обеспеченностью 0,92 – 36 0С
Снеговой район – IV
Нормативная снеговая
нагрузка – 150 кг/м2
Ветровой район – III
Нормативная ветровая
нагрузка – 38 кг/м2
Класс здания – II
Степень долговечности – II
Степень огнестойкости – II
Начало строительства –
октябрь
1.2 Генеральный план
Проектируемое здание
расположено на участке со спокойным рельефом с небольшим уклоном в западную
сторону. Проектируемое здание расположено с отступом от красной линии. Главный
фасад ориентирован в юго-восточном направлении. Кроме того, на участке
расположены некоторые здания.
Ширина покрытия основных
дорог принята в 6 метров, пешеходных – в 3 метра. Вид покрытия – асфальт.
1.3 Объёмно-планировочное
решение
Проектируемое здание (цех
ремонта строительных кранов) имеет форму в плане прямоугольную и габаритные
размеры по координационным осям «А – В» - 48 метров, по осям «1 – 11» - 60 метров конструктивную схему здания.
Количество этажей – один.
Высота этажа – 10,8 метра.
Вид крыши – скатная.
1.4 Конструктивное
решение
Фундаменты сборные и
монолитные столбчатые стаканного типа.
Фундаментные блоки –
сборные железобетонные основные и укороченные.
Колонны сборные
железобетонные (бесконсольные с уширенной верхней частью).
Подстропильные и
стропильные конструкции – сборные, железобетонные (фермы).
Плиты покрытия сборные
железобетонные реористые высотой 300 мм.
Стены – кирпичные,
толщиной 510 мм.
Стеновые панели сборные с
утеплителем.
Окна с двойным
сотекленением.
Двери противопожарные.
Кровля – скатная.
Полы – бетонные, из
керамических плиток асфальтобетонные.
1.4.1 Фундаменты
Фундаменты приняты столбчатые
стаканного типа. Для фахверка сечением – 2100 на 180 мм. Фундаменты приняты по серии 1,412 – 1/77, высотой 1800 мм, марки ФА 4-2 рисунок 1.1. Под колонны среднего ряда принят фундамент марки ФВ 6-2 – рисунок 1.3. Под колонны
крайнего ряда принят фундамент марки ФБ 5-2 – рисунок 1.2.
Под бетонные стойки ворот
принят монолитный фундамент марки ФМ-1 размером 1000 на 1000 мм и высотой 1000 мм – рисунок 1.4
900
900
1800
2100
1800
Рисунок 1.1
Рисунок 1.2 Рисунок
1.3 Рисунок 1.4
Таблица 1.1
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ФА 4-2
|
В-15
|
25
|
87,5
|
6250
|
ФБ 5-2
|
В-15
|
3,7
|
124,5
|
9250
|
ФБ 6-2
|
В-15
|
4,5
|
150,5
|
107,50
|
ФМ 1
|
В-15
|
1
|
-
|
2400
|
1.4.2 Фундаментные блоки
Фундаментные блоки
приняты железобетонные, высотой 300 мм, серии 1.415.-1, рядовые фундаментные
блоки марки ФБ 6-46 – рисунок 2.1, укороченные марки ФБ-6-47 рисунок 2.2.
Рисунок 2.1 Рисунок
2.2
Таблица 1.2
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ФВ-6-48
|
В-15
|
0,35
|
18
|
800
|
ФБ 6-47
|
В-15
|
0,33
|
17
|
800
|
1.4.3 Колонны
Колонны фахверка приняты
сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны
крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2.
Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.
Рисунок 3.1 Рисунок
3.2
Таблица 1.3
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
1Кф 106-2
|
В-15
|
0,35
|
90,4
|
2,4
|
К-96-1
|
В-15
|
1,68
|
114
|
4,2
|
К-96-36
|
В-15
|
2,97
|
218
|
7,4
|
1.4.4 Связи
Для обеспечения жёсткости
и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2
Рисунок 4.1 Рисунок
4.2
Таблица 1.4
Марка элемента
|
Н
|
а
|
в
|
с
|
Масса элемента
|
С3
|
9800
|
419
|
4960
|
6018
|
1031
|
С44
|
10600
|
6018
|
6018
|
6018
|
2271
|

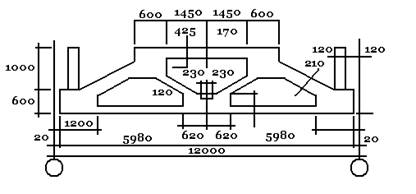

1.4.5 Подстроительные
конструкции
Сборные железобетонные
фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 –
рисунок 5.1.
Рисунок 5.1 Рисунок
5.2
Таблица 1.5
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ФБ 24/99П
|
335
|
5,7
|
963
|
14,2
|

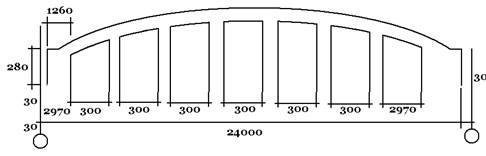

1.4.5 Строительные
конструкции
Скатные железобетонные
фермы серии ФБ 24/4-9П марки В-35 - рисунок 6.1.
Рисунок 6.1
Таблица 1.6
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ФБ 244-10П
|
330
|
5,7
|
1020
|
14,2
|

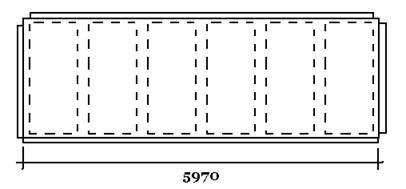

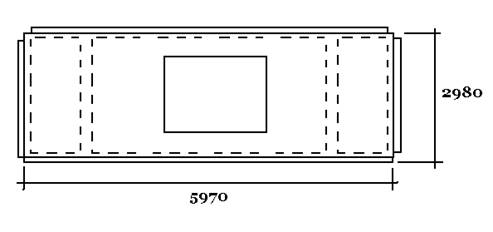

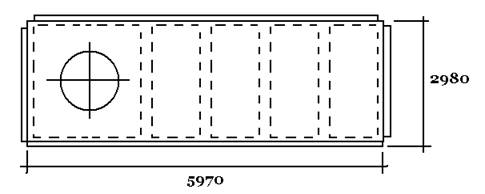

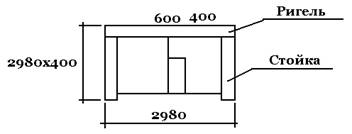

1.4.7 Плиты покрытия
Плиты покрытия приняты
сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под
дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.
Рисунок 7.1
Рисунок 7.2
Рисунок 7.3
Таблица 1.7
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ПГ-1А IVТ
|
В20
|
1,07
|
68
|
2,65
|
ПВ-1А IVТ
|
В20
|
1,28
|
107
|
3,2
|
ПФ-1А IVТ
|
В20
|
0,91
|
78
|
2,3
|
1.4.8 Фонари
Фонари в покрытии для
естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 –
рисунок 8.1.
Рисунок 8.1
Таблица 1.8
Марка элемента
|
Органическое стекло
|
Сталь, кг
|
Сталь оцинко-ванная
|
Дерево сосна
|
Резина
|
Вода
|
Ф-1
|
19,1
|
531
|
2,1
|
0,024
|
0,4
|
2,1
|
1.4.9
Подъёмно-транспортное оборудование
Цех ремонта строительных
кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами
– рисунок 1.9.
Рисунок 1.9
Вес балок подвесных и
монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.
Вес грузоподъёмность
крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.
Таблица 1.9
Грузо-подъёмность, тонн
|
Полная длина крана, мм
|
Пролёт крана, мм
|
Макс длина консоли
|
Ширина крана
|
Вес крана
кг
|
5
|
18000
|
15000
|
1500
|
2765
|
3150
|
1.4.10 Стеновые панели и
кирпичные вставки
Стеновые панели –
керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и
марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30
– рисунок 10.5,10.6,10.7,10.8.
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
ПСТ 60.12.30
|
В 22,5
|
1,06
|
42,59
|
2,6
|
ПСТ 60.18.30
|
В 22,5
|
1,59
|
58,63
|
3,8
|
ПСТ 63.12.30
|
В 22,5
|
1,12
|
44,27
|
2,7
|
ПСТ 63.18.30
|
В 22,5
|
1,69
|
62,68
|
4,1
|
ПСТ 30.12.30
|
В 22,5
|
0,53
|
28,92
|
1,3
|
ПСТ 30.18.30
|
В 22,5
|
0,80
|
38,67
|
2,0
|
ПСТ 15.12.30
|
В 22,5
|
0,27
|
16,76
|
0,6
|
ПСТ 15.18.30
|
В 22,5
|
0,39
|
20,68
|
1,0
|
Рисунок 1.10.1 Рисунок
1.10.2 Рисунок 1.10.3
У ворот и дверей
предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.
1.4.11 Окна, двери,
ворота
Для естественного
освещения в здании предусмотрены окна с двойным остекленением, с открывающимися
створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися
створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.
Для естественных зданий
окна с двойным остекленением.
Для въезда автотранспорта
предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и
сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП
21х10/0.75-5.
Рисунок 11.1 Рисунок
11.2
Vст = 0,4 х 0,4 х 3,4
Мст = Vст х 2400 кг/м3
Vриг = 0,6 х 0,4 х 30
Мриг = Vриг х 2400
Таблица 1.11
Марка
|
Расход древесины
|
Алюминий, кг
|
Резина, кг
|
Стекло, кг
|
Стекло спец.
|
Масса, кг
|
ОДС-12-33
|
0,80
|
4,0
|
39,3
|
78,6
|
188,6
|
ОГД-18-302
|
0,062
|
0,90
|
1,35
|
-
|
87,6
|
132,8
|
31-ВРД
|
0,410
|
-
|
-
|
-
|
-
|
528
|
|
70,6
|
-
|
-
|
-
|
-
|
79,7
|
1.4.12 Кровля
Кровля состоит из
пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.
1.4.13 Полы
По железобетонной плите
покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного
раствора марки 100.
По стяжке наносится слой
полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.
Далее устраивают кровлю
из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.
Бетон и
бетонно-асфальтные полы относятся к полам массового применения. Они легки в
устройстве, устойчивы к действию щелочей. Керамические плитки для полов
применяются в сырых помещениях и помещениях, особо требуемых к химической
обстановке.
Номер
помещ.
|
Тип
пола
|
Схема пола
|
Данные элементов пола, мм
|
S, м2
|
цех
|
I
|
1
2
3
|
1 – уплотнённый грунт
2 – бетон М200-100
3 – бетон М250-300
|
1440
|
цех
|
II
|
.1
2
3
4
|
Уплотнённый грунт
Щебень 80 мм, толщина сетки битум – 20 мм, асфальто-бетонного покрытия – 50 мм
|
1440
|
цех
|
II
|
1
2
3
4
|
1 утромбовании грунт со щебнем
2 подстилающий слой из бетона – 100 мм
3 кислотноупорный раствор – 27 мм
4 керамическая плитка 12 мм
|
280
|
Над входом для защиты от
атмосферных осадков запроектирован козырёк серии 1238-161 марки КВ16 – рисунок
14.1.
Рисунок 14.1
Таблица 1.14
Марка элемента
|
Класс бетона
|
Расход бетона, м3
|
Расход ст. кг
|
Масса элемента
|
СШ-7а
|
В-15
|
0,007
|
10,7
|
108
|
КВ-16
|
В-15
|
0,3
|
23,12
|
750
|
1.4.14 Прочие конструкции
Для вентиляции цеха в
покрытии предусмотрены дефлектора с диаметром отверстия 700 мм серии ТМ 65-3-13-5 – рисунок 14.1
Рисунок 14.2
Вес комплекта трубы
дефлекторов вместе с крепёжной арматурой составляет 44,7 кг. Для входа на крышу через каждые 200 метров по периметру здания и при высоте здания свыше 10,8 метров предусмотрены пожарные лестницы – рисунок 14.2.
Рисунок 14.3
Для лучшего въезда и
выезда автотранспорта перед воротами устраивается бетонированный пандус с
уклоном 10% - рисунок 14.3. Вокруг здания по щебёночному основанию устраивается
отмостка с бетонированным покрытием шириной 750 мм – рисунок 14.4.
Рисунок 14.4 Рисунок
14.5
Спецификация сборных
железобетонных конструкций
Марка поз.
|
Обозначение
|
Наименование
|
кол
|
масса
ед.
|
Прим.
|
|
|
Фундамент
|
|
|
|
ФА-1
|
серии 1.412 1/77
|
ФА 4-2
|
12
|
6250
|
|
ФВ-1
|
серии 1.412 1/77
|
ФВ 6-2
|
6
|
10750
|
|
ФБ-1
|
серии 1.412 1/77
|
ФБ 5-2
|
11
|
9250
|
|
ФМ-1
|
серии 1.412 1/77
|
ФМ-1
|
6
|
2400
|
|
|
|
Фундаментные балки
|
|
|
|
1
|
серии 1.415-1
|
ФБ-6-48
|
28
|
800
|
|
2
|
серии 1.415-1
|
ФВ-6-47
|
4
|
800
|
|
|
|
Колонны
|
|
|
|
К-1
|
серии 1.423-3.6.1
|
К-96-1
|
22
|
4200
|
|
К-2
|
серии 1.423-3.6.1
|
К-96-36
|
6
|
7400
|
|
К-3
|
серии 1.427-13
|
1КФ 105-2
|
12
|
2400
|
|
|
|
Стеновые панели
|
|
|
|
|
|
ПСТ 15.18
|
72
|
1000
|
|
|
|
ПСТ 60.12
|
76
|
2600
|
|
|
|
ПСТ 30.12
|
74
|
1300
|
|
|
|
ПСТ 63.12
|
12
|
2700
|
|
|
|
ПСТ 63.18
|
20
|
4100
|
|
|
|
ПСТ 60.18
|
8
|
3800
|
|
|
|
Ферма строительные
подстропильные
|
|
|
|
|
серии 1.463-384
|
ФБ 241У-9П
|
26
|
14200
|
|
|
серии ПК-01-110/81 В1
|
2ФПС 12-2К7
|
6
|
11000
|
|
|
|
Плиты покрытия
|
|
|
|
П3
|
серии 22701.1-77
|
ПГ-1А/VT
|
144
|
2650
|
|
П1
|
|
ПВ7-1А/VT
|
12
|
3200
|
|
П2
|
серии 22701.4-77
|
ПФ-1А/VT
|
20
|
2300
|
|
Спецификация бетонных
элементов
Марка поз.
|
Обозначение
|
Наименование
|
Кол-во
|
Масса ед.
|
Примеч.
|
1.465-3В5
|
СШ 7а
|
12
|
168
|
|
|
Козырьки входов
Марка поз.
|
Обозначение
|
Наименование
|
Кол-во
|
Масса ед.
|
Примеч.
|
1.238-1В1
|
КВ 16
|
|
750
|
|
|
Спецификация металлических элементов
Марка поз.
|
Обозначение
|
Наименование
|
Кол-во
|
Масса ед.
|
Примеч.
|
|
7890-67
|
Кран подвесной
Q = 5 мс
|
1
|
3150
|
|
|
7-710-80/85
|
Балки подвесных путей и монорельс
|
24
|
276
|
|
С1
|
1.424-4В2
|
С3
|
|
1031
|
|
|
|
С43
|
|
1991
|
|
|
|
Пожарные лестницы
|
|
|
|
|
ИИ-03-03
|
МС/25
|
5
|
27,48
|
|
|
|
МС 17
|
1
|
17,7
|
|
П1
|
|
Трубы дефлектора
|
12
|
44,7
|
|
|
1.436.2-22
|
ДМП 21х10/0.75-Б
|
|
79,7
|
|
1
|
1.435.5-31
|
Двери металлические противопожарные ВРД 30-30
|
3
|
528
|
|
П2
|
1.464.-1
|
Металлоконструкции зенитного фонаря Ф1
|
|
|
|
Спецификация деревянных изделий
Марка поз.
|
Обозначение
|
Наименование
|
Кол-во
|
Масса ед.
|
Примеч.
|
ОК 1
|
108-81
|
ОК на ОСТ 18-30.3
|
|
188,6
|
|
ОК 2
|
|
ОГД 18-30.2
|
|
79,7
|
|
ВРД
|
|
|
|
|
|
Список используемых
источников
1.
П. Г. Буга.
Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.:
высшая школа, 1987. – 350 с.
2.
А. С. Коников, В.
В. Путилин. Гражданские, промышленные и сельскохозяйственные здания: Учебное
пособие – М.: Стройиздат, 1980. – 480 с.
3.
В. А. Неелов.
Гражданские здания: Учебное пособие – М.: Стройиздат, 1988. – 299 с.
4.
И. А.
Шерешевский. Конструирование промышленных зданий и сооружений: Учебное пособие
– М.: Стройиздат, 1986. – 133 с.
5.
Р. И.
Трепененков. Альбом чертежей, конструкций и чертежей промышленных зданий.
6.
Е. Г. Кутухтин.
Конструкции промышленных и сельскохозяйственных производственных зданий и
сооружений.
7.
СНиП 2.01.01-82
Строительная климатология и геофизика: Справочное пособие – М.: Стройиздат,
1982. – 136 с.
8.
СНиП 2.01.01-85
Нагрузки и воздействия. Справочное пособие – М.: Стройиздат, 1985. – 34 с.
9.
СНиП 1189-80
Генеральные планы промышленных предприятий: Справочное пособие – М.: Стройиздат,
1980. – 32 с.
10.
СНиП 11-92-76
Вспомогательные здания и помещения промышленных предприятий: Справочное пособие
– М.: Стройиздат, 1976. – 30 с.
11.
ГОСТ 21.101.-93
Основные требования к рабочей документации: Справочное пособие – Минск: ИПК
издательство стандартов, 1993. – 14 с.
12.
ГОСТ 2.105.95
Общие требования к текстовым документам: Справочное пособие – Минск: ИПК
издательство стандартов, 1995. – 20 с.
13.
ГОСТ 21.501-93
Правила выполнения архитектурно-строительных чертежей: Справочное пособие – М.:
Информрекламиздат, 1993. – 30 с.
