Технология изготовления шпинделя
Министерство
образования и науки Российской Федерации
Московский
государственный университет приборостроения и информатики
Факультет «Технологическая
информатика»
Кафедра «Информационные
технологии обработки давлением»
КУРСОВАЯ РАБОТА
По дисциплине:
Ковка и объемная штамповка
Вариант №10
Выполнил:
Грешилов Д.В.
студент 3го курса
Проверил:
Леняшин В.Б.
МОСКВА 2010
1. Выбор способа ковки
Для изготовления детали «Шпиндель» будем производить на
гидравлическом прессе.

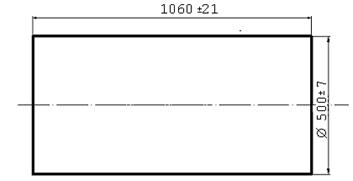

2. Составление чертежа поковки

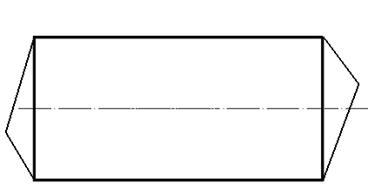

Тип поковки – цилиндр.
Соотношение размеров: (L > 1,2D, L < 30D)
L = 1000 мм, D = 480 мм.
576 < 1000 < 14400
Мы выбрали данный тип поковки, т.к. d < 0,5D (200 <
240) и мы не можем выбрать тип «цилиндр с отверстием».
Припуски на механическую обработку и предельные
отклонения будем брать из таблицы 2. (ГОСТ 7062-90).
на Æ
480 мм припуск δ1 = 20 мм и предельное отклонение Δ1 = ±7 мм;
на размер 1000 припуск δ2 = 60 мм и предельное отклонение Δ2 = ±21
мм;
3. Определение размеров, формы и массы заготовки
Определим объем и массу поковки
1)Объем поковки:
Vпок = = = 208130513 мм3
2) Масса поковки:
Gпок = Vпок ∙ ρ+ m1\
m 1= 0.28· 10-6· D3 = 35 кг
Gпок = 1669 кг
Общая масса заготовки:
Gзаг=Gпок + Gуг.;
Массу угара принимаем 3% массы нагреваемого металла за
нагрев
Масса годной части заготовки:
На основе полученных данных о массе годной части
заготовки выбираем из таблицы [2,67] восьмигранный слиток УЗТМ с приведёнными
ниже характеристиками.
Масса слитка полная
|
2100 кг
|
Масса годной части слитка
|
1770 кг
|
Масса прибыльной части слитка
|
256 кг
|
Масса донной части слитка
|
74 кг
|
|
441 мм
|
dmin
|
390 мм
|
|
1550 мм
|
|
2110 мм
|
Выход годного:
ηпок = Gпок / Gзаг ∙ 100% = 1720/2100 * 100% =
82%
Коэффициент расхода металла
kр= 1/ ηпок = 1,22
4. Определение вида, числа и последовательности кузнечных
операций для изготовления поковки
Первичный нагрев;
биллетировка на Æ390 мм;
отрубка донной и прибыльной частей;
осадка с Æ
390 мм на Æ 550 мм;
подогрев;
протяжка с Æ 550 мм на Æ 400 мм;
осадка с Æ
400 мм на Æ 500 мм;
5. Выбор термического режима нагрева, подогрева и
охлаждения поковки
Время нагрева заготовки при температуре печи 1300оС будем
определять по формуле Н.Н. Доброхотова.
где Dзаг - диаметр нагреваемой заготовки, м.
Нагрев заготовки будем производить в 2 этапа, т.к. наша
заготовка является холодным слитком из высокоуглеродистой стали.
=
4,4 ч.
=
1,46 ч.
где τ1 - время нагрева от 0 до 850оС (первый этап)
τ2 - время нагрева от 850 до 1200оС (второй этап)
Между этапами необходимо осуществить выдержку для
выравнивания температуры по сечению металла с тем, чтобы фазовые превращения
происходили при минимальном температурном градиенте (переход в аустенит).
Большие перепады температур между поверхностью и сердцевиной заготовки приводят
к термическим напряжениям, которые, в свою очередь, грозят образованием макро-
и микротрещин при нагреве.
Конечный температурный коэффициент по сечению не должен
превышать 100оС.
Максимальная температура нагрева стали 40Х перед ковкой
|
1250 оС
|
Минимальная температура окончания ковки:
интенсивное обжатие
проглаживание
|
800 оС
750 оС
|
Общая продолжительность нагрева
|
5 ч. 50 мин
|
6. Выбор номинального усилия (расчёт силы операций)
1. Биллетировка на Æ390 мм
Н1=Н0∙(D0/D1)2
Н1=1550∙(441/390)2=1982 мм УБ = 1982/1550= 1,28
2. Осадка с Æ 390 мм на Æ 550 мм .
Н2=Н1∙(D1/D2)2
Н2=1982∙(390/550)2=996 мм
P = ψ∙(1 + 0,17∙Dпок/Hпок) ∙
σТ ∙F
P1 = 0,9 ∙(1 + 0,17∙550/996) ∙ 24 ∙0,12
=2,85 МН
У1 = (F2/F1)=(D2/D1)2
У1 = (550/390)2= 2
3. Протяжка с Æ 550 мм на Æ 400 мм.
Н3=996∙=1883 мм
P = ν∙ψ∙(1 + 0,17∙l/Hзаг) ∙
σТ ∙bзаг∙l
P2 = 1,25∙0,9∙(1+0,17∙400/996) ∙24∙0,55∙0,4=6,53
МН
У2 = 1883/996= 1,9
4. Осадка с Æ 400 мм на Æ 500 мм .
Н4=1883∙(400/500)2=1205 мм
P4 = 0,9 ∙(1 + 0,17∙500/1205) ∙ 24 ∙0,12
=2,83 МН
У4 = (500/400)2= 1,56
Уобщ =1,28*2*1,9*1,56=7,58
Максимальное усилие используемое за весь технологический
цикл объёмной ковки на прессах равно 6,53 МН.
Параметр
|
Норма
|
Номинальное усилие пресса, кН
|
8000
|
Наибольший ход траверсы, мм
|
900
|
Ход выдвижного стола, мм
в одну сторону
в другую сторону
|
360
1060
|
Мощность привода, кВт
|
800
|
Масса, т
|
160
|
1.Два вырезных бойка (материал Ст.15ХН)
Для отрубки:
1.Топор односторонний (высота отрубающей части 110мм,
длина отрубающей части 800мм; материал 35ХМ).
Приспособления :
1.Клещи охватывающие (для слитка; материал Ст.3);
2.Клещи зажимные для тяжелых поковок (материал Ст.3).
Технологическая карта. Наименование детали: Шпиндель
Сталь 40Х
|
Механические свойства поковки
|
Гидравлический пресс усилием 8 МН
|
Баланс металла
|
Химический состав, %:
0, 37– 0, 45C;
0,50 – 0,80 Mn;
не более 0,25 Cr.
|
Группа I;
ГОСТ 1050-74 и ГОСТ 14959-79;
sв³580 МПа;
sт³340 МПа;
KCV≥600 кДж/м2
НВ не более 187
|
Число поковок
Число поковок из слитка
Температура начала ковки,
Температура конца ковки,
Охлаждение
|
1
1
1250
750
в масле
|
Составляющая
|
кг
|
%
|
Слиток
Поковка
Поддон
Прибыль
|
2100
1770
74
256
|
100
84,3
3,5
12,2
|

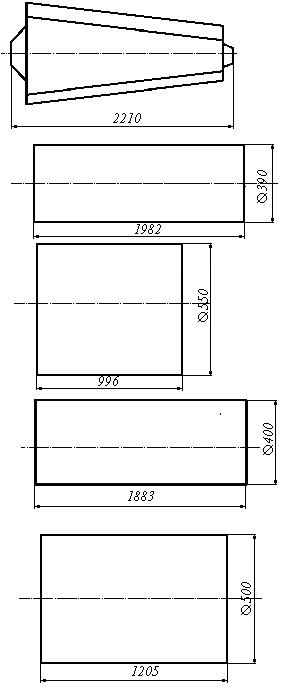

Операция
|
Эскизы переходов
|
первичный нагрев;
биллетировка на Æ390 мм;
отрубка донной и прибыльной частей;
осадка с Æ 390 мм на Æ 550 мм;
подогрев;
протяжка с Æ 550 мм на Æ 400 мм;
осадка с Æ 400 мм на Æ 500 мм;
правка.
|
|
Список использованной литературы
1.
ГОСТ 7062-90. Поковки, изготовляемые ковкой на прессах
2.
Ковка и штамповка. Справочник т. 1 под ред. Е.И.Семенова, 1985г
3.
Ковка и объемная штамповка. Учебник для ВУЗов. Е.И.Семенов, 1972г
