Расчет параметров постоянно-поточной линии
Федеральное
агентство по образованию Российской Федерации
Марийский
государственный технический университет
Кафедра: ЭиОП
Расчетно-графическая
работа
по дисциплине:
Организация и
планирование производства
Вариант 10
Выполнил:
ст. гр. зЭВС-41
Печников А.И.
Проверил:
Йошкар-Ола
2009
Задание
1
Построить
графики и определить по ним длительность цикла обработки партии деталей при
последовательном, параллельном и последовательно-параллельном (смешанном) видах
движения предметов труда в технологическом процессе.
|
Nоп
|
ti
(мин)
|
n
|
p
|
|
1
|
5
|
4
|
1
|
|
2
|
4
|
4
|
1
|
|
3
|
3
|
4
|
1
|
|
4
|
2
|
4
|
1
|
|
5
|
1
|
4
|
1
|
|
6
|
6
|
4
|
1
|

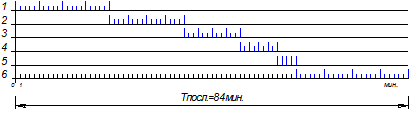

Последовательный
способ

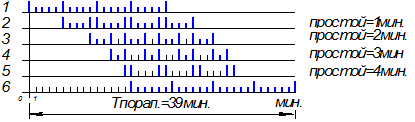

параллельный
способ

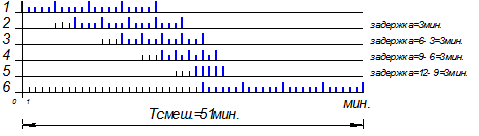

смешанный
способ
Задание
2
Выполнить
расчет параметров постоянно-поточной линии. Определить такт, необходимое число
рабочих мест и степень их загрузки, скорость и общую длину конвейера. Составить
таблицу распределения разметочных знаков.
Исходные
данные:
–
сменная программа линии сборки сборки – 250 шт.;
–
число смен – S = 2;
–
регламентированные перерывы для отдыха в смену – 40 мин;
–
продолжительность смены – 480 мин;
–
шаг конвейера l
=
1 м;
–
радиус барабана R = 0,3 м.
Нормы
времени на операциях:
|
Nоп
|
ti
(мин)
|
|
1
|
5,5
|
|
2
|
4,4
|
|
3
|
3,8
|
|
4
|
3,9
|
|
5
|
4,1
 – программа запуска;
Nв.с.
– программа выпуска;
α
– допустимый процент технологического брака: α = 0%;
S
– количество рабочих смен в сутки;
Nз.с.=Nв.с.=250.
Рассчитаем
число рабочих мест на каждой операции и степень их загрузки.
 ;

|
Nоп
|
ti (мин)
|
Ci расч
|
Ci прин
|
Кз
|
|
1
|
5.5
|
3.1
|
4
|
0.8
|
|
2
|
4.4
|
2.5
|
3
|
0.8
|
|
3
|
3.8
|
2.2
|
3
|
0.7
|
|
4
|
3.9
|
2.2
|
3
|
0.7
|
|
5
|
4.1
|
2.3
|
3
|
0.8
|
СΣ=16
– общее число рабочих мест
Рассчитаем
длину Lр.ч
рабочей части конвейера при L=1м.:
Полная
длина конвейера Lполн:
Скорость
конвейера:
Выполним
разметку конвейера. Для этого нужно определить период как наименьшее общее
кратное числа рабочих мест на линии. П=6.
|
N
|
|
Размет.
Знаки
|
|
I
|
1
2
3
|
1,4
2,5
3,6
|
|
II
|
1
2
3
|
1,4
2,5
3,6
|
|
III
|
1
2
3
|
1,4
2,5
|
|
IV
|
1
2
3
|
1,4
2,5
3,6
|
|
V
|
1
2
|
1,3,5
2,4,6
|
Определим
число повторений комплекта разметочных знаков по всей длине конвейера:
берем
 =6.
Найдем
скорректированные значения шага и скорости конвейера:
 ;
Определяем
скорректированную скорость:
Задание
3
Составить
сетевой график и рассчитать его параметры.
|
код
|
0-1
|
1-2
|
2-3
|
2-4
|
3-4
|
3-9
|
4-5
|
4-6
|
5-8
|
6-7
|
7-8
|
8-10
|
9-12
|
10-11
|
11-12
|
12-13
|
|
Продол.работы
|
3
|
1
|
5
|
6
|
7
|
7
|
15
|
7
|
4
|
8
|
17
|
7
|
17
|
4
|
4
|
6
|

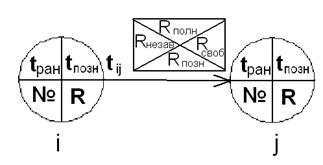

Rполный
ij=tпозд
j – tран
i - tij
Rсвободный
ij=tран
j – tран
i - tij
Rпоздний
ij=tпозд
j – tпозд
i - tij
Rнезависимый
ij=tран
j – tпозн
i - tij
