Десятичное изображение
|
Двоичное изображение
|
Восьмеричное изображение
|
Шестнадцатеричное изображение
|
0
|
00000
|
0
|
0
|
1
|
00001
|
1
|
1
|
2
|
00010
|
2
|
2
|
3
|
00011
|
3
|
3
|
4
|
00100
|
4
|
4
|
00101
|
5
|
5
|
6
|
00110
|
6
|
6
|
7
|
00111
|
7
|
7
|
8
|
01000
|
10
|
8
|
9
|
01001
|
11
|
9
|
10
|
01010
|
12
|
A
|
11
|
01011
|
13
|
B
|
12
|
01100
|
14
|
C
|
13
|
01101
|
15
|
D
|
14
|
01110
|
16
|
E
|
15
|
01111
|
17
|
F
|
16
|
10000
|
20
|
10
|
При переводе чисел из
десятичной системы счисления в систему с основанием P > 1 обычно используют
следующий алгоритм:
1) если переводится целая
часть числа, то она делится на P, после чего запоминается остаток от деления.
Полученное частное вновь делится на P, остаток запоминается. Процедура
продолжается до тех пор, пока частное не станет равным нулю. Остатки от деления
на P выписываются в порядке, обратном их получению;
2) если переводится
дробная часть числа, то она умножается на P, после чего целая часть
запоминается и отбрасывается. Вновь полученная дробная часть умножается на P и
т.д. Процедура продолжается до тех пор, пока дробная часть не станет равной
нулю. Целые части выписываются после двоичной запятой в порядке их получения.
Результатом может быть либо конечная, либо периодическая двоичная дробь.
Поэтому, когда дробь является периодической, приходится обрывать умножение на
каком-либо шаге и довольствоваться приближенной записью исходного числа в
системе с основанием P.
3. Машинное представление информации
Микропроцессоры
обрабатывают упорядоченные двоичные наборы. Минимальной единицей информации
является один бит.
Далее следуют - тетрада
(4 бита), байт ( byte 8 бит), двойное слово (DoubleWord 16 бит) или длинное
(LongWord 16 бит) и учетверенное слова. Младший бит обычно занимает крайнюю правую позицию.
4. Числа
с фиксированной точкой
Такие числа могут быть
как целыми, так и дробными. Точка мысленно фиксируется рядом с любым разрядом.
Если она располагается справа от младшего бита, то число целое, если слева от
старшего - число дробное. Далее будут рассматриваться только целые числа с
фиксированной точкой, для нецелых чисел чаще применяется показательная форма, о
которой пойдет речь дальше.
Естественным
представлением целого неотрицательного числа является двоичная система
счисления. Кодирование отрицательных чисел производится тремя наиболее
употребительными способами, в каждом из которых крайний левый бит - знаковый. Отрицательному числу соответствует
единичный бит, а положительному - нулевой. Каждый способ
оценивается по скорости и затратам на выполнение сложения и изменения знака
числа, т.к. вычитание есть сложение с измененным знаком одного операнда.
4.1 Прямой код
Изменение знака
производится просто, путем инверсии бита знака. Пусть 00001001 = 9, тогда
10001001 = -9. Если при сложении двух чисел в этом коде знаки совпадают, то
трудностей нет. Если знаки различаются необходимо найти наибольшее число,
вычесть из него меньшее, а результату присвоить знак наибольшего слагаемого.
4.2 Обратный код, инверсный или
дополнительный "до 1"
Изменение знака
производится просто - инверсией всех бит: 00001001 = 9, а 11110110 = -9.
Сложение также выполняется просто, т.к. знаковые биты можно складывать. При
переносе единицы из левого (старшего) бита, она должна складываться с правым
(младшим). Например: 7 + (-5) = 2.
00000111 = 7
11111010 =-5 (инверсия
00000101 = 5)
1 00000001
1 00000010 = 2
Сложение в обратном коде
происходит быстрее, т.к. не требуется принятие решения, как в предыдущем
случае. Однако суммирование бита переноса требует дополнительных действий.
Другим недостатком этого кода является представление нуля двумя способами, т.к.
инверсия 0...00 равна 1. ..11 и сумма двух разных по знаку, но равных по
значению чисел дает 1...11.Например: (00001001 = 9) + (11110110 = -9) =
11111111. Кстати, из этого примера понятно почему код называется дополнительным
"до 1".
4.3 Дополнительный или дополнительный
"до 2" код
Число с противоположным
знаком находится инверсией исходного и добавлением к результату единицы.
Например, найти код числа -9.
00001001 = 9 11110111 =-9
11110110 - инверсия 00001000
- инверсия
1 1
11110111 =-9 00001001 = 9
Проблемы двух нулей нет.
+0 = 00000000, -0 = 11111111 + 1 = 00000000 (перенос из старшего бита не
учитывается).Сложение производится по обычным для неотрицательных чисел
правилам.
00001001 = 9
1 00000000
Из этого примера видно,
что в каждом разряде двух равных по модулю чисел складываются две единицы, что
и определило название способа. Этот метод применяется наиболее часто, и когда говорят о дополнительном
коде, то имеется в виду дополнительный "до 2-х" код.
5. Схема алгоритма
6. Программная
реализация алгоритма
Программа написана на языке
Turbo Pascal 7.0 . Минимальные требования к конфигурации системы:
процессор 80386 и выше. Исполняемый файл MS-DOS "v1_13.exe".
Файл с исходными данными
должен находиться в том же каталоге, что и "v1-13.exe",
и носить название "in.txt". Файл результатов работы -
"out.txt".
Данные должны быть целыми
числами(возможно со знаком) в диапазоне от –128..+127, т.к. для реализации
задачи была выбрана 8 разрядная двоичная сетка.
В данной
работе для перевода из одной системы в другую используется несколько функций:
v DecToBase – выполняет перевод из десятичной в
2-16 системы счисления;
v BaseToInt – обратный перевод из Base-системы счисления в десятичную СС;
Данная функция является программным
осуществлеием алгоритма преобразования числа из десятичной системы счисления в
любую другую, описанного выше.
Удобство функции заключается в том,
что она чувствительнак знаку числа и по умолчанию при переводе в двоичную
систему счисления использует дополнительный "до 1" код, что избавляет
нас от написания дополнительной функции перевода.
Данная функция реализует
алгоритм преобразования числа Base-
системы счисления в десятичную по следующей формуле:
x = anPn + an-1Pn-1 + ... + a1P1 + a0P0 + a-1P-1 + ... + a-mP-m
p-основание СС; Х – десятичное
представление числа.
Функция определяет знак
числа за счет учета инверсии: т.к. используем 8 разрядную двоичную сетку и
числа со знаком, то имеет 128 отрицательных и 127 положительных значений и ноль
(всего 256), то есть отрицательная величина лежит в диапазоне беззнаковых
значений 128..256. А выражение (256-<x>), где <x>
- беззнаковая величина после преобразования, есть модуль отрицательного числа.
Функции
сложения и вычитания
Сложение. Функция BinPlus
Функция
бинарного сложения работает по следующему алгоритму.
Вычитание. Функция BinMinus.
Принцип работа данной
функции основан на тождестве a-b=a+(-b).
1.
Turbo Pascal 7.0.(том 1)/ Фаронов., Питер. Прес.,2000г.
2.
"Введение в информатику. Лабораторные
работы." /
Авт.-сост. А.П. Шестаков; Перм. ун-т. — Пермь, 1999. (Ч. I — 56 с.)
3.
Основы информатики/ Савельев А.Я. , МГТУ
им. Баумана.
Приложение
{для
реализации данной программы взята 8 разрядная двоичная сетка}
{следовательно
диапазон значений должен быть с пределах от -127..127}
Program
CourceProject_v1_13;
uses
Crt;
const
Group=’246’;
Name=’’;
{Фамилия И.О. студента}
PrepName=’’;
{Фамилия И.О. преподавателя}
InFileName=’in.txt’;
OutFileName=’Out.txt’;
function
StrToVal(Ch:Char):byte;
var
value,code:integer;
begin
val(Ch,value,code);
StrToVal:=value;
end;
function
ValToStr(val:byte):Char;
var ch:string;
begin
Str(val,ch);
ValToStr:=ch[1];
end;
{Перевод
из десятичной в 2-16 систему счисления}
function
DecToBase(Decimal: LongInt; const Base: Byte): String;
const
Symbols: String[16] = ’0123456789ABCDEF’;
var
scratch: String;
remainder: Byte;
temp:byte;
begin
{инверсия
числа если знак его "-"}
if
Decimal<0 then Decimal:=(256-abs(Decimal));
scratch := ’’;
repeat
remainder := Decimal mod Base; {остаток
от деления
}
scratch := Symbols[remainder + 1] + scratch;
{символ
соотв. остатку}
Decimal := Decimal div Base;
{собс-но
деление}
until (
Decimal = 0 );
DecToBase := scratch;
end;

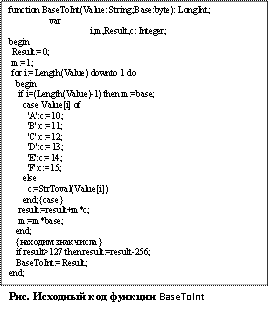

function
BaseToInt(Value: String;Base:byte): LongInt;
var
i,m,Result,c: Integer;
begin
Result:=0;
m:=1;
for i:=Length(Value)
downto 1 do
begin
if i=(Length(Value)-1)
then m:=base;
case
Value[i] of
’A’:c:=10;
’B’:c:=11;
’C’:c:=12;
’D’:c:=13;
’E’:c:=14;
’F’:c:=15;
else
c:=StrToval(Value[i])
end;{case}
result:=result+m*c;
m:=m*base;
end;
{находим
знак числа}
if
result>127 then result:=result-256;
BaseToInt:=Result;
end;
{подготовка
чисел к вып. арифм. действий}
procedure Prepare(var Value1,Value2:string;var Len:byte);
var
i,j,m:byte;
temp:string;
begin
{выбираем
самое длинное число}
i:=length(Value1);
j:=length(Value2);
len:=i;
if i>j
then
begin
len:=i;
{дополняем
меньшую строку нулями до равного колва символов}
for m:=1
to (i-j) do insert(’0’,Value2,1);
end
else
{j>i}
begin
len:=j;
{дополняем
меньшую строку нулями до равного колва символов}
for m:=1
to (j-i) do insert(’0’,Value1,1);
end;
end;
{двоичное
сложение}
function
BinPlus(BIN1,BIN2:string):String;
var
summ:string[50];
temp,pl_razryad:integer;
k,m:byte;
begin
summ:=’’;
pl_razryad:=0;
{подготовка
к сложению чисел}
Prepare(BIN1,BIN2,k);
for m:=k
downto 1 do
begin
{Складываем
соотвествующие разряды + "что на ум пошло"}
temp:=StrToVal(BIN1[m])+StrToVal(BIN2[m])+pl_razryad;
{обнуляем
то что на "ум пошло"}
pl_razryad:=0;
If temp>7
then
begin
inc(pl_razryad);
temp:=temp-2;
end;
if
length(summ)<=8 then insert(ValToStr(temp),summ,1);
end;
{еслои
после сложения двух числел что-то осталось "в уме"
добавляем
еще один разряд}
if
pl_razryad<>0 then insert(valtostr(pl_razryad),summ,1);
BINPlus:=summ;
end;
{двоичное вычитание}
function
BinMinus(BIN1,BIN2:string):String;
var
inverseBIN2:string[8];
begin
{т.к.
вычитание есть сложение первой величины и
второй
величины взятой с инверсией, то можно
делать
так}
{инверсия
величины BIN2}
inverseBIN2:=DecToBase(-BaseToInt(BIN2,2),2);
{сложение
BIN1 и инверсной Bin2}
BinMinus:=BinPlus(BIN1,inverseBIN2);
end;
{Вывод
лого}
procedure Logo;
var
i:byte;
begin
ClrScr;
{отрисуем рамку}
GotoXY(1,1);
TextColor(3);
for i:=1
to 80 do Write(’*’);
for i:=1
to 22 do Write(’*’,’*’:79);
for i:=1
to 80 do Write(’*’);
{Конец
рамки}
{Выводим
текст}
GotoXY(25,10);
Write(’К У Р С О В А Я Р А Б О Т А’);
GotoXY(27,12);
Write(’по дисциплине "ИНФОРМАТИКА"’);
GotoXY(65,17);
Write(’Выполнила:’);
GotoXY(65,18);
Write(’ст.гр.’,Group);
GotoXY(65,19);
Write(Name);
GotoXY(65,20);
Write(’Проверил:’);
GotoXY(65,21);
Write(PrepName);
end;
var
FileIn:Text;
{Файл исходных данных }
FileOut:Text;
{Файл результатов выполнения программы}
Int1,Int2:integer;
{исх. данные из файла }
Hex1,BIN1:String;
{Число в различных системах счисления}
Hex2,BIN2:String;
{Число в различных системах счисления}
ResMin,ResPlus:string;
{Результат выполнения ар. действий}
begin {тело}
Logo;
{Показываем лого нашей работы }
GotoXY(23,25);
WriteLn(’Для продолжения нажмите любую
клавишу...’);
repeat
until
KeyPressed;
{Читаем
из файла необходимые данные}
Assign(FileIn,InFileName);Reset(FileIn);
ReadLn(FileIn,Int1); {читаем первое число }
ReadLn(FileIn,Int2); {читаем второе число }
Close(FileIn);
{Создаем
условия для работы программы}
HEX1:=DecToBase(int1,16);
{Переводим первое число в HEX}
HEX2:=DecToBase(int2,16);
{Переводим второе число в HEX}
BIN1:=DecToBase(BaseToInt(HEX1,16),2);{перевод из 16 в двоичную с-му}
ResPlus:=BINPlus(BIN1,BIN2); {Выполняем сложение 2й с-ме }
{приводим
р-т сложения к заданному виду, т.е. в 16ю с-му}
ResPlus:=DecToBase(BaseToInt(ResPlus,2),16);
ResMin:=BINMinus(BIN1,BIN2); {Выполняем вычитание 2й с-ме }
{приводим
р-т вычитания к заданному виду, т.е. в 16ю с-му}
ResMin:=DecToBase(BaseToInt(ResMin,2),16);
Assign(FileOut,OutFileName);Rewrite(FileOut);
WriteLn(FileOut,’Исходные данные:’);
WriteLn(FileOut,’
Число 1 :’,BaseToInt(HEX1,16));
WriteLn(FileOut,’
Число 2 :’,BaseToInt(HEX2,16));
WriteLn(FileOut);
WriteLn(FileOut,’Pезультат выполнения программы:’);
WriteLn(FileOut,’
Сложение :’,BaseToInt(ResPlus,16));
WriteLn(FileOut,’
Вычитание:’,BaseToInt(ResMin,16));
Cloose(FileOut);
end.
25
-30
Исходные
данные:
Число 1 : 25
Число
2 : -30
Результат выполнения
программы:
Сложение :-5
Вычитание:55
