0,62
ПЛОСКОСТЬ ИЗ МАТЕРИАЛОВ С ВЫСОКОЙ
ОТРАЖАЕМОСТЬЮ
|
0,8
|
ПЛОСКОСТЬ С БЕЛОЙ ПОВЕРХНОСТЬЮ
|
0,7
|
ПЛОСКОСТЬ СО СВЕТЛОЙ ПОВЕРХНОСТЬЮ
|
0,5
|
ПЛОСКОСТЬ С СЕРОЙ ПОВЕРХНОСТЬЮ
|
0,3
|
ПЛОСКОСТЬ С ТЕМНОЙ ПОВЕРХНОСТЬЮ
|
0,1
|
Таблица 3 – Таблица
уровней освещенности для некоторых типов помещений, в ЛК
№
|
Наименование
помещений
|
Расчетная
плоскость
|
Освещенность
|
1
|
Офисы и другие
рабочие комнаты
|
Горизонтальная
0,8 м от пола
|
500
|
2
|
Проектные,
конструкторские и чертёжные бюро
|
Г 0,8
|
500
|
3
|
Читальные залы
|
Г 0,8
|
300
|
4
|
Помещения с ПК
|
Г 0,8 400
|
|
5
|
Конференц-залы
и залы заседаний
|
Г 0,8
|
200
|
6
|
Лаборатории
|
Г 0,8
|
400
|
7
|
Классные
комнаты, аудитории, учебные кабинеты
|
Г 0,8
|
400
|
8
|
Учебная доска
учреждений образования
|
Вертикальная 1,5 м от пола
|
500
|
9
|
Кабинеты и
комнаты преподавателей
|
Г 0,8
|
300
|
10
|
Спортзалы
|
На полу
|
200
|
11
|
Спальные
комнаты детских садов
|
На полу
|
150
|
12
|
Приемные,
раздевалки, игровые, столовые детских садов
|
На полу
|
200
|
13
|
Выставочные
залы
|
Г 0,8
|
200
|
14
|
Торговые залы
продовольственных магазинов
|
Г 0,8
|
400
|
Торговые залы
прочих магазинов
|
Г 0,8
|
300
|
16
|
Кабинеты
врачей
|
Г 0,8
|
300
|
17
|
Парикмахерские
|
Г 0,8
|
400
|
18
|
Вестибюли и
гардеробы общественных зданий
|
На полу
|
150
|
19
|
Вестибюли и
гардеробы промышленных зданий
|
На полу
|
75
|
20
|
Лестничные
клетки производственных зданий
|
На полу
|
100
|
21
|
Лестничные
клетки жилых зданий
|
На полу
|
10
|
22
|
Операционные
залы, кассовые помещения
|
Г 0,8
|
400
|
23
|
Номера
гостиниц
|
Г 0,8
|
100
|
24
|
Умывальные,
уборочные, курительные
|
На полу
|
75
|
25
|
Душевые
|
На полу
|
50
|
26
|
Коридоры и
проходы общественных зданий
|
На полу
|
75
|
27
|
Коридоры и
проходы жилых зданий
|
На полу
|
20
|
Расчетная формула:
,
Где — минимальная освещённость;
—
освещаемая площадь помещения;
—
коэффициент запаса;
—
коэффициент неравномерности освещённости, определяется из таблиц [6];
—
число ламп накаливания в светильнике;
—
световой поток заданной лампы;
—
коэффициент светового потока;
—
коэффициент затенения для помещений с фиксированным положением работающего,
равен 0,8;…;0,9.
3. Программная реализация решения задачи
Файл ULamp.h
//---------------------------------------------------------------------------
#ifndef ULampH
#define ULampH
//---------------------------------------------------------------------------
#include <Classes.hpp>
#include <Controls.hpp>
#include <StdCtrls.hpp>
#include "HandTuning.h"
#include <ExtCtrls.hpp>
#include <Menus.hpp>
//---------------------------------------------------------------------------
class TfrmCalcLamp : public TForm
{__published: // IDE-managed Components
TLabel *lblSpace;
TLabel *lblLength;
TLabel *Label1;
TLabel *Label2;
TButton *btnCalc;
TButton *btnClose;
TLabel *Label3;
TLabel *Label4;
TLabel *Label5;
TLabel *Label6;
TLabel *Label7;
TButton *btnClear;
THandTuning *htE;
THandTuning *htS;
THandTuning *htKZ;
THandTuning *htZ;
THandTuning *htN;
THandTuning *htPH;
THandTuning *htM;
THandTuning *htKr;
TPanel *pnlCountLamp;
TMainMenu *MainMenu;
TMenuItem *N1;
TMenuItem *N2;
TMenuItem *N3;
TMenuItem *N4;
TMenuItem *N5;
TMenuItem *N6;
TMenuItem *N7;
void __fastcall btnCalcClick(TObject *Sender);
void __fastcall btnClearClick(TObject *Sender);
void __fastcall btnCloseClick(TObject *Sender);
void __fastcall N7Click(TObject *Sender);
private: // User declarations
public: // User declarations
__fastcall TfrmCalcLamp(TComponent* Owner);};
//---------------------------------------------------------------------------
extern PACKAGE TfrmCalcLamp *frmCalcLamp;
//---------------------------------------------------------------------------
#endif
Файл ULamp.cpp
//---------------------------------------------------------------------------
#include
<vcl.h>
#pragma
hdrstop
#include
"ULamp.h"
#include
"ABOUT.h"
//---------------------------------------------------------------------------
#pragma
package(smart_init)
#pragma link
"HandTuning"
#pragma
resource "*.dfm"
TfrmCalcLamp
*frmCalcLamp;
//---------------------------------------------------------------------------
__fastcall
TfrmCalcLamp::TfrmCalcLamp(TComponent* Owner)
: TForm(Owner)
{}
//---------------------------------------------------------------------------
void
__fastcall TfrmCalcLamp::btnCalcClick(TObject *Sender)
{pnlCountLamp->Caption
= IntToStr((int)((100*htE->Value * htS->Value *
htKZ->Value
* htZ->Value) /
(htN->Value
* htPH->Value *
htM->Value
* htKr->Value)));}
//---------------------------------------------------------------------------
void
__fastcall TfrmCalcLamp::btnClearClick(TObject *Sender)
{htE->Value
= 0;
htKZ->Value
= 0;
htZ->Value
= 0;
htN->Value
= 0;
htPH->Value
= 0;
htM->Value
= 0;
htKr->Value
= htKr->MaxValue;
pnlCountLamp->Caption
= 0;}
//---------------------------------------------------------------------------
void
__fastcall TfrmCalcLamp::N7Click(TObject *Sender)
{AboutBox->ShowModal();}
//---------------------------------------------------------------------------
void
__fastcall TfrmCalcLamp::btnCloseClick(TObject *Sender)
{this->Close();}
//---------------------------------------------------------------------------
4. Пример
выполнения программы

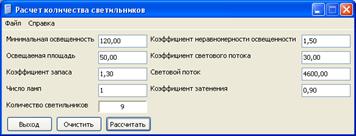

Пример 1.
Рисунок 1

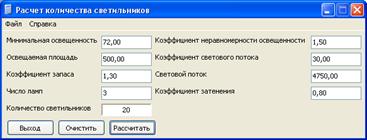

Пример 2.
Рисунок 2

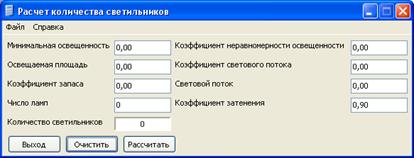

Пример 3.
Рисунок 3

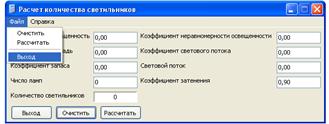

Пример 4.
Рисунок 4

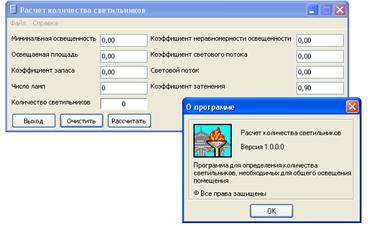

Пример 5.
Рисунок 5
Заключение
Рационально устроенное
освещение создает достаточную равномерную освещенность производственного
помещения, сохраняет зрение рабочего персонала, уменьшает травматизм, позволяет
повышать производительность труда, влияет на уменьшение процента брака
и улучшение качества.
Итогом
работы можно считать созданную программу для вычисления количества светильников, необходимых
для общего освещения помещения. Данная
программная реализация может служить органической частью решения более сложных
задач.
Список использованных источников и литературы
1. Архангельский, А.Я. Программирование
в С++ Builder 6. [Текст] / А.Я.Архангельский. –
М.: Бином, 2003. С. 1154.
2. Кремер, Н.Ш. Высшая математика для
экономистов: учебник для студентов вузов. [Текст] / Н.Ш.Кремер, 3-е издание –
М.:ЮНИТИ-ДАНА, 2006. C. 412.
3. Павловская, Т.А. Программирование на
языке высокого уровня. [Текст] / Т.А. Павловская. – М.: Питер, 2003. С. 461.
4.
Пахомов Б.И. C/C++ 2005 для начинающих. [Текст] / Б.И. Пахомов. – СПб.: БХВ
Петербург 2007. C. 464 .
5.
Семакин, И.Г.
Основы программирования. [Текст] / И.Г.Семакин, А.П.Шестаков. – М.: Мир, 2006. C. 346.
6.
Сни, П.П.
Естественное и искусственное освещение. [Электронный ресурс] / П.П. Сни. – М.:
Стройиздат, 1980. C.342.
7. Справочная книга по светотехнике /
Под ред. Ю.Б. Айзенберга. – М.:Энергоатомиздат, 1983.
8.
Справочная книга
для проектирования электрического освещения / Под ред. Г.М. Кнорринга. – Л.:Энергия,
1976.
9.
Эккель Б.
Введение в стандартный С++. [Электронный ресурс] / Б.Эккель. – М.:Питер, 2004.
С. 572.
