Приборы для измерения радиационного загрязнения

Министерство образования и науки Украины

Донецкий национальный технический университет

















Кафедра БЖД

















Приборы для измерения радиационного загрязнения























Выполнил

ст. гр. МЭМ-01

Дихтярь А.А.







Донецк 2004 Дозиметрические приборы

Принцип обнаружения ионизирующих (радиоактивных) излучении (ней­тронов, гамма-лучей, бета- и альфа-частиц) основан на способности этих излучении ионизировать вещество сре­ды, в который они распространяются. Ионизация, в свою очередь, является причиной физических и химических из­менении в веществе, которые могут быть обнаружены и измерены. К та­ким изменениям среды относятся: из­менения электропроводности веществ (газов, жидкостей, твердых материа­лов); люминесценция (свечение) не­которых веществ; засвечивание фото­пленок; изменение цвета, окраски, прозрачности, сопротивления электрическому току некоторых химических растворов и др.

Для обнаружения и измерения ио­низирующих излучений используют следующие методы: фотографический, сцинтилляционный» химический и ио­низационный.

Фотографический метод основан на степени почернения фотоэмульсии Под воздействием ионизирующих из­лучении молекулы бромистого сереб­ра, содержащегося в фотоэмульсии, распадаются на серебро и бром. При этом образуются мельчайшие кристал­лики серебра, которые и вызывают по­чернение фотопленки при ее проявле­нии. Плотность почернения пропор­циональна поглощенной энергии излу­чения. Сравнивая плотность почерне­ния с эталоном, определяют дозу из­лучения {экспозиционную или погло­щенную)/ полученную пленкой. На этом принципе основаны индивидуаль­ные фотодозиметры.

Сцинтилляционный метод. Некото­рые вещества (сернистый цинк, йоди­стый натрий) под воздействием ионизирующих излучений светятся. Количество вспышек пропорционально мощности дозы излучения и регистрируется с помощью специальных приборов — фотоэлектронных умножителей.

Химический метод. Некоторые хи­мические вещества под воздействием ионизирующих излучении меняют свою структуру. Так, хлороформ в воле при облучении разлагается с образовани­ем соляной кислоты, которая дает цветную реакцию с красителем, добав­ленным к хлороформу. Двухвалентное железо в кислой среде окисляется в трехвалентное под воздействием сво­бодных радикалов НО2 и ОН, образу­ющихся в воде при ее облучении. Трех­валентное железо с красителем дает цветную реакцию. По плотности окраски судят о дозе излучения (погло­щенной энергии). На этом принципе основаны химические дозиметры ДП-70 и ДП-70М.

В современных дозиметрических приборах широкое распространение получил ионизационный метод обнару­жения и измерения ионизирующих из­лучений.

Ионизационный метод. Под воздей­ствием излучений в изолированном объеме происходит ионизация газа: электрически нейтральные атомы (мо­лекулы) газа разделяются на положи­тельные и отрицательные ионы. Если в этот объем поместить два электрода, к которым приложено постоянное на­пряжение, то между электродами соз­дается электрическое поле. При нали­чии электрического поля в ионизиро­ванном газе возникает направленное движение заряженных частиц, т.е. че­рез газ проходит электрический ток, называемый ионизационным. Измеряя ионизационный ток, можно судить об интенсивности ионизирующих излуче­нии.

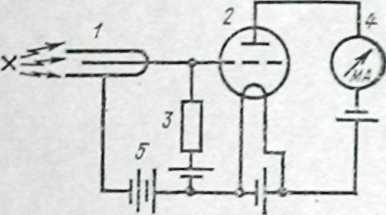

Приборы, работающие на основе ионизационного метода, имеют принципиально одинаковое устройство (рис. 1) и включают: воспринимающее уст­ройство (ионизационную камеру или газоразрядный счетчик) /, усилитель ионизационного тока (электрическая схема, включающая электрометричес­кую лампу 2, нагрузочное сопротивление 3 и другие элементы), регистриру­ющее устройство 4 (микроамперметр)

и источник питания 5   (сухие элемен­ты или аккумуляторы).

Рис.1


Ионизационная   камера   представ­ляет собой заполненный воздухом   за­мкнутый объем, внутри которого нахо­дятся два изолированных друг от дру­га   электрода    (типа    конденсатора), К электродам  камеры приложено напряжение от   источника    постоянного тока. При отсутствии   ионизирующего излучения в цепи ионизационной каме­ры тока не   будет, поскольку воздух является изолятором. При воздействии же излучении в ионизационной камере молекулы      воздуха      ионизируются. В  электрическом   поле  положительно заряженные частицы перемешаются к катоду, а   отрицательные — к аноду. В цепи камеры возникает ионизацион­ный ток, который регистрируется микроамперметром. Числовое значение ио­низационного  тока    пропорционально мощности  излучения.  Следовательно. по ионизационному току можно судить о мощности дозы излучении, воздейст­вующих на камеру. Ионизационная камера работает в области насыще­ния.

Газоразрядный счетчик использует­ся для измерения радиоактивных излу­чений малой интенсивности. Высокая чувствительность счетчика позволяет измерять интенсивность излучения в десятки тысяч раз меньше той, кото­рую удается измерить ионизационной камерой.

Газоразрядный счетчик представляет собой полый герметичный металлический или стеклянный цилиндр, заполненный разреженной смесью инертных газов (аргон, неон) с некоторыми добавками, улучшающими работу счет­чика (пары спирта). Внутри цилиндра, вдоль его оси, натянута тонкая метал­лическая нить (анод), изолированная от цилиндра. Катодом служит металлический корпус или тонкий слой ме­талла, нанесенный на внутреннюю поверхность стеклянного корпуса счетчика.  К металлической  нити  и  токопроводящему слою   (катоду)  подают

напряжение электрического тока.'

В газоразрядных счетчиках исполь­зуют принцип усиления газового раз­ряда.  В   отсутствие радиоактивного излучения свободных ионов в объеме счетчика  нет. Следовательно, в цепи счетчика электрического    тока также нет. При воздействии   радиоактивных излучении в рабочем объеме счетчика образуются заряженные частицы. Электроны, двигаясь в электрическом поле к аноду счетчика, площадь кото­рого значительно меньше площади ка­тода, приобретают кинетическую энер­гию, достаточную для дополнительной ионизации атомов газовой среды. Вы­битые при этом электроны также производят ионизацию.    Таким  образом, одна  частица  радиоактивного излуче­ния, попавшая в объем смеси газово­го счетчика,    вызывает    образование лавины свободных электронов. На ни­ти счетчика собирается большое коли­чество электронов. В результате этого положительный   потенциал  резко уменьшается  и возникает электричес­кий импульс. Регистрируя количество импульсов тока, возникающих в еди­ницу времени, можно сулить об интен­сивности радиоактивных излучении.

Дозиметрические приборы предна­значаются для:

контроля облучения — получения данных о поглощенных или экспозиционных дозах излучения людьми и сель­скохозяйственными животными;

контроля радиоактивного зараже­ния радиоактивными веществами лю­дей, сельскохозяйственных животных а также техники, транспорта, оборудования, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов;

радиационной разведки определения уровня радиации на местности.

Кроме того, с помощью дозиметрических приборов может быть определена наведенная радиоактивность в облучены нейтронными потоками различных технических средствах, предметах и грунте. Для радиационной разведки и до­зиметрического контроля  на объекте

используют дозиметры и измерители мощности экспозиционной дозы.

            Комплекты индивидуальных дозиметров ДП-22В и ДП-24, имеющих дозиметры карманные прямо показывающие ДКП-50А, предназначенные для контроля экспозиционных доз гамма-облучения, получаемых людьми при работе на зараженной радиоактивны­ми веществами местности пли при ра­боте с открытыми и закрытыми источ­никами ионизирующих излучений.

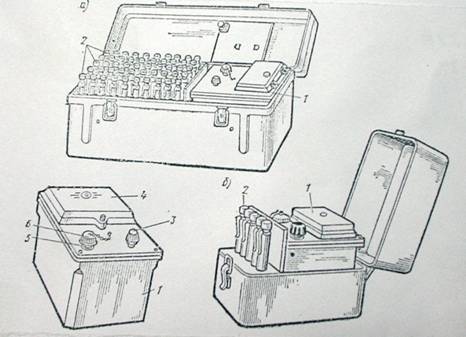

Комплект дозиметров ДП-22В (Рис.2) состоит из зарядного устройства 1 типа ЗД-5 и 50 индивиду­альных дозиметров карманных прямо-показывающих 2 типа ДКП-50А. В от­личие от ДП-22В комплект дозиметров ДП-24имеет пять дозиметров ДКП-50Л.

Подпись: Рис.2Зарядное устройство 1 предназначено для зарядки дозимет­ров ДКП-50А. В корпусе ЗД-5 разме­щены: преобразователь    напряжения, выпрямитель высокого напряжения, потенциометр-регулятор напряжения, лампочка для подсвета зарядного гнез­да, микровыключатель и элементы пи­тания. На верхней панели устройства находятся: ручка потенциометра 3, зарядное гнездо 5 с колпачком 6 и крыш­ка отсека питания 4. Питание осуще­ствляется от двух сухих элементов ти­па 1.6-ПМЦ-У-8. обеспечивающих не­прерывную работу прибора не менее 30 ч при токе потребления 200 мЛ. На­пряжение на выходе зарядного устрой­ства плавно регулируется в пределах от 180 до 250 В.

Дозиметр карманный прямопоказывающий ДКП-50А предназна­чен для измерения экспозиционных доз гамма-излучения. Конструктивно он выполнен в форме авторучки. Дозиметр состоит из дюралевого корпуса 1 в котором расположены ионизационная камера с конденсатором, электроскоп, отсчетное устройство и зарядная часть.

Основная часть дозиметра — мало­габаритная ионизационная камера 2, к которой подключен конденсатор 4 с электроскопом. Внешним электродом системы камера — конденсатор явля­ется дюралевый цилиндрический кор­пус 1, внутренним  электродом — алю мнниевый стержень 5. Электроскоп образует изогнутая часть внутреннего электрода (держатель) и приклеенная к нему платинированная визирная нить (подвижной элемент) 3.

В передней части корпуса располо­жено отсчетное устройство — микро­скоп с 90-кратным увеличением, состо­ящий из окуляра 9, объектива 12 и шкалы 10. Шкала имеет 25 делении (от 0 до 50). Цена одного деления со­ответствует двум рентгенам. Шкалу и окуляр крепят фасонной гайкой.

В задней части корпуса находится зарядная часть, состоящая из диафрагмы 7 с подвижным контактным шты­рем 6. При нажатии штырь 6 замыка­ется с внутренним электродом иониза­ционной камеры. При снятии нагрузки контактный штырь диафрагмой возвращается в исходное положение. За­рядную часть дозиметра предохраняет от загрязнения защитная оправа. Дозиметр крепится к карману одежды с помощью держателя 11.

Принцип   действия   дозиметра подобен действию простейшего электро­скопа. В процессе зарядки дозиметра визирная нить 3 электроскопа откло­няется от внутреннего электрода 5 под влиянием сил электростатического отталкивания. Отклонение нити зави­сит от приложенного напряжения, ко­торое при зарядке регулируют и под­бирают так, чтобы изображение визир­кой нити совместилось с нулем шкалы отсчетного устройства. При воздействии гамма-излучении на заряженный дозиметр в рабочем объеме камеры возникает ионизацион­ный ток. Ионизационный ток уменьша­ет первоначальный заряд конденсатора и камеры, а следовательно, и потен­циал  внутреннего электрода.  Изменение потенциала, измеряемого электроскопом пропорционально экспозиционной дозе гамма-излучения. Изменение потенциала внутреннего электрода приводит к уменьшению сил электро­статического отталкивания между ви­зирной нитью и держателем электро­скопа. В результате визирная нить сближается с держателем, а изобра­жение ее перемещается по шкале от­счетного устройства. Держа дозиметр против света и наблюдая через окуляр за нитью, можно в любой момент произвести отсчет полученной экспозици­онной дозы излучения.

Дозиметр ДКП-50А обеспечивает измерение индивидуальных экспозици­онных доз гамма-излучения в диапа­зоне от 2 до 50 Р при мощности экспо­зиционной дозы излучения от 0,5 до 200 Р/ч. Саморазряд дозиметра в нор­мальных условиях не превышает двух делении за сутки.

Зарядка дозиметра ДКП-50 А производится перед выходом на работу в район радиоактивного зара­жения (действия гамма-излучения) в следующем порядке:

отвинтить защитную оправу дози­метра (пробку со стеклом) и защит­ный колпачок зарядного гнезда ЗД-5;

ручку потенциометра зарядного устройства повернуть влево до отказа;

дозиметр вставить в зарядное гнез­до зарядного устройства, при этом включается подсветка зарядного гнез­да  и высокое  напряжение;

проверить положение нити на свет: ее изображение должно быть на отмет­ке «О», завернуть защитную оправу дозиметра и колпачок зарядного гнезда.

Экспозиционную дозу из­лучения определяют по поло­жению нити на шкале отсчетного уст­ройства. Отчет необходимо произво­дить при вертикальном положении ни­ти, чтобы исключить влияние на показание дозиметра прогиба нити от веса.



Комплект ИД-1 предназначен для измерения поглощенных доз гамма-нейтронного излучения. Он состоит из индивидуальных дозиметров ИД-1 и зарядного устройства ЗД-6. Принцип работы   дозиметра    ИД-1    аналогичен принципу работы дозиметров для из­мерения экспозиционных доз гамма-излучения (например. ДКП-50А).

          Измерители мощности дозы, ДП-5А (Б) и ДП-5В  (Рис.3) предназначены для измерения уровней радиации на местности и радиоактивной заражен­ности различных предметов по гамма-излучению. Мощность гамма-из­лучения определяется в миллирентге­нах или рентгенах в час для той точки пространства, в которой помещен при измерениях соответствующий счетчик прибора. Кроме того, имеется возмож­ность обнаружения бета-излучения.

            Диапазон измерений по гамма-из­лучению от 0,05 мР/ч до 200 Р/ч в ди­апазоне энергий гамма-квантов от 0,084 до 1,25 Мэв. Приборы ДП-5А, ДП-55 н ДП-5В имеют шесть поддиапазонов измерений. Отсчет показа­нии приборов производится по нижней шкале микроамперметра в Р/ч, по вер­хней шкале — в мР/ч с последующим умножением на соответствующий ко­эффициент поддиапазона, Участки шка­лы от нуля до первой значащей цифры являются нерабочими. Приборы имеют звуковую индика­цию на всех поддиапазонах, кроме первого. Звуковая индикация прослу­шивается с помощью головных теле­фонов3.

Питание приборов осуществляется от трех сухих элементов типа КБ-1 (один из них для подсвета шкалы), ко­торые обеспечивают непрерывность ра­боты в нормальных условиях не менее 40 ч — ДП-5А и 55 ч — ДП-5В.

При­боры могут подключаться к внешним источникам постоянного тока напряже­нием 3.6 и 12В — ДП-5А и 12 или 24В — ДП-5В, имея для этой цели колодку питания и делитель напряжения.

Прибор состоит из измерительного пульта; зонда в ДП-5А(Б) или блока детектирования в ДП-5В /, соединенных с пультами гибкими кабелями 2; контрольного стронциево-иттриевого источника бета-излучения для проверки работоспособности приборов (с внутренней стороны крышки футляра у ДП-5А(6) 9 и на блоке детектирования у ДП-5В).

Измерительный пульт состоит из панели и кожуха. На панели измери­тельного пульта размещены: микроам­перметр с двумя измерительными шка­лами 3; переключатель поддиапазонов 4; ручка "Режим" 6 {потенциометр ре­гулировки режима); кнопка сброса показаний («Сброс») 7; тумблер подсве­та шкалы 5; винт установки нуля 10; гнездо включения телефона 11. Панель крепится к кожуху двумя невыпадающими винтами. Элементы схемы прибо­ра смонтированы на шасси, соединенном с панелью при помощи шарнира и винта. Внизу кожуха имеется отсек для размещения источников питания. При отсутствии элементов питания сюда мо­жет быть подключен делитель напряжения от источников постоянного тока.

Воспринимающими устройствами приборов являются газоразрядные счетчики, установленные: в приборе ЛП-5А—один (СИЗБГ) в измеритель­ной пульте и два (СИ3БГ и CТC-5) в зонде; в приборе ДП-5В — два (СБМ-20 и СИЗБГ) в блоке детектирования.

Зонд и блок детектирования t пред­ставляет собой стальной цилиндричес­кий корпус с окном для индикации бе­та-излучения, заклеенным этилцеллюлозной водостойкой пленкой, через которую проникают бета-частицы. На корпус надет металлический поворот­ный экран, который фиксируется в двух положениях («Г» и «Б») на зонде и в трех положениях («Г», «Б» и «К») на блоке детектирования. В положении «Г» окно корпуса закрывается экраном и в счетчик могут проникать только гамма-лучи. При повороте экрана в положение «Б» окно корпуса открыва­ется и бета-частицы проникают к счет­чику. В положении «К» контрольный источник бета-излучения, который ук­реплен в углублении на экране, уста­навливается против окна и в этом по­ложении проверяется работоспособ­ность прибора ДП-5В.

На корпусах зонда и блока детек-тирования имеются по два выступа, с помощью которых они устанавливают­ся на обследуемые поверхности при ин­дикации бета-зараженности, Внутри корпуса находится плата, на которой смонтированы газоразрядные счетчики, усилитель-нормализатор и электриче­ская схема.

Футляр прибора состоит: ДП-5А — из двух отсеков (для установки пульта и зонда); ДП-5В — из трех отсеков {для размещения пульта, блока детек­тирования и запасных элементов пита­ния). В крышке футляра имеются окна для наблюдения за показаниями при­бора. Для ношения прибора к футляру присоединяются два ремня.

Телефон 8 состоит из двух малога­баритных телефонов типа ТГ-7М и ого­ловья из мягкого материала. Он под­ключается к измерительному пульту и фиксирует наличие радиоактивных из­лучений: чем выше мощность излуче­ний, тем чаще звуковые щелчки.

Из запасных частей в комплект при­бора входят чехлы для зонда, колпач­ки, лампочки накаливания, отвертка, винты.

Подготовка прибора к работе проводится   в   следующем порядке:

извлечь прибор из укладочного ящика, открыть крышку футляра, провести внешний осмотр, пристегнуть к футляру поясной и плечевой ремни;

вынуть зонд или блок детектирования; присоединить ручку к зонду, а к блоку детектирования — штангу (используемую как ручку);

установить корректором механический нуль на шкале микроамперметра;

подключить источники питания;

включить прибор, поставив ручки переключателей поддиапазонов в по­ложение; «Реж.» ДП-5А и «А> (конт­роль режима) ДП-5В (стрелка прибора должна установиться в режимном сек­торе); в ДП-5А с помощью ручки по­тенциометра стрелку прибора устано­вить в режимном секторе на "V". Если стрелки микроамперметров не входят в режимные сектора, необходимо заме­нить источники питания.

Проверку работоспособности при­боров проводят на всех поддиапазонах, кроме первого ("200"), с помощью кон­трольных источников, для чего экраны зонда и блока детектирования устанав лнвают в положениях "Б" и "К" соот­ветственно и подключают телефоны. В приборе ДП-5А открывают контроль­ный бета-источник, устанавливают зонд опорными выступами на крышку фут­ляра так, чтобы источник находился против открытого окна зонда. Затем. переводя последовательно переключа­тель поддиапазонов в положения «X 1000» ,«Х 100», «X 10», «Х 1» и «Х 0,1», наблюдают за показаниями прибора и прослушивают щелчки в телефонах. Стрелки микроамперметров должны зашкаливать на VI и V поддиапазонах, отклоняться на IV, а на III и II могуг не отклоняться из-за недостаточной ак­тивности контрольных бета-источников.

После этого ручки переключателей поставить в положение «Выкл.» ДП-5А и «А» — ДП-5В; нажать кнопки «Сброс»; повернуть экраны в положе­ние «Г». Приборы готовы к работе.

Радиационную разведку местности, с уровнями радиации от 0,5 до 5 Р/ч, производят на втором поддиапазоне (зонд и блок детектиро­вания с экраном в положении «Г» оста­ются в кожухах приборов), а свыше 5 р/ч — на первом поддиапазоне. При намерении прибор должен   находиться на высоте   0,7-1  м    от   поверхности земли.

Степень      радиоактивного заражения кожных   покровов лю­дей, нх одежды, сельскохозяйственных животных, техники,     оборудования, транспорта и т. п. определяется в та­кой последовательности.      Измеряют гамма-фон в месте, где будет опреде­ляться степень заражения объекта, но не менее 15—20 м от обследуемого объ­екта. Затем   зонд   (блок  детектирова­ния) упорами вперед подносят к повер­хности объекта на расстояние  1.5—2 см и медленно перемешают над поверх­ностью объекта   (экран зонда в поло­жении «Г»). Из максимальной мощно­сти экспозиционной дозы,  измеренной на поверхности объекта, вычитают гам­ма фон. Результат будет характеризо­вать степень радиоактивного   зараже­ния объекта.

Для определения наличия наведенной активности тех­ники, подвергшейся воздействию ней­тронного излучения, производят два из­мерения — снаружи и внутри техники. Если результаты измерении близки между собой, это означает, что техни­ка имеет наведенную активность.

Для    обнаружения    бета - излучения   необходимо установить эк­ран зонда в положении «Б», поднести к обследуемой поверхности на рассто­яние 1,5—2 см. Ручку   переключателя поддиапазонов последовательно поста­вить в положения с«Х 0,1», «Х I», «X 10» до получения отклонения стрелки микроамперметра в пределах шкалы.

Уве­личение показании прибора на одним и том же поддиапазоне по сравнению с гамма-измерением показывает нали­чие бета-излучения.

Если надо выяснить, с какой сторо­ны заражена поверхность брезентовых тентов, стен и перегородок сооружений и других прозрачных для гамма-излученнй объектов, то производят два за­мера в положении   зонда «Б» и  «Г» Поверхность заражена с той стороны которой показания прибора в положе­нии зонда «Б» заменю выше.

При  определении   степени радиоактивного заражения воды отбирают две пробы общим объемом 1,5-10 л. Одну - из верхнего слоя водоисточника   другую — с придонного слоя. Измерения производят зондом в положении«Б», располагая его на расстоянии 0.5—1 см от по­верхности воды, и снимают показания по верхней шкале.

На шнльдиках крышек футляров даны сведения о допустимых нормах радиоактивного заражения и указаны поддиапазоны, на которых они измеря­ются.

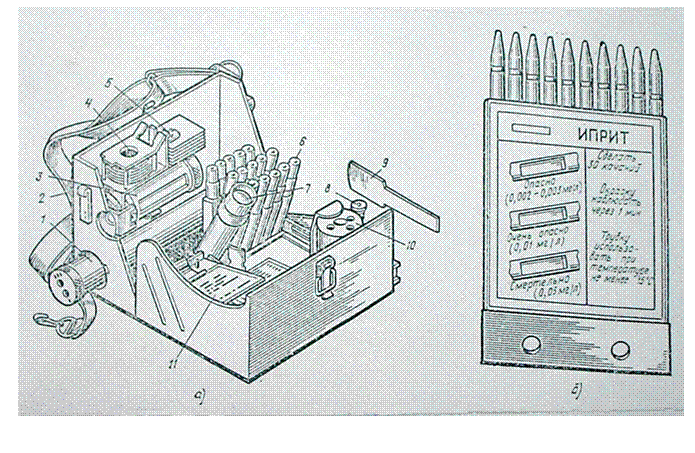

          Восковой прибор химической разведки ВПХР  Подпись:  предназначен для определения в воздухе, на местности и технике ОВ типа Ви-Икс, зарин, зоман, Подпись: Рис. 4иприт, фосген, синильная кислота и хлорциан.

Прибор состоит из корпуса с крыш­кой в размещенных в них: ручного на­соса 1, насадки к насосу 3t бумажных кассет с индикаторными трубками //» защитных колпачков 4t протнводымных фильтров 5, электрофонаря 7, грелки 10 и патронов к ней 6. Кроме того, в комплект прибора входит лопатка для взятия проб 9, штырь 8> «Инструкция по эксплуатации», памятка по работе с прибором, памятка по определению ОВ типа зоман в воздухе, плечевой ремень 2 с тесьмой. Масса прибора — 2,3 кг, чувствительность к фосфорорганичес-ким ОВ — до 5-Ю'6 мг/л, к фосгену, синильной кислоте и хлорцнану — до 5* 10"* мг/л, иприту —до 2-10"3 мг/л; диапазон рабочих температур от —40 до +40сС.

Рунной насос (поршневой) служит для прокачивания зараженного возду­ха через индикаторную трубку, кото­рую устанавливают для этого в гнездо головки насоса. При 50—G0 качаниях насосом в 1 мни через иыдниторную трубку проходит около 2 л воздуха. На головке насоса размешены нож для надреза в два углубления для обламывания концов индикаторных трубок; в ручке насоса — ампуловскрывателн.

Насадка к насосу является приспо­собленном, позволяющим увеличивать количество паров ОВ, проходящих через индикаторную трубку, при опреде­лении OB на почве и различных пред­метах, в сыпучих материалах, а также обнаруживать ОВ в дыму и брать про­бы дыма.

Индикаторные трубки, расположен­ные в кассетах , предназна­чены для определения ОВ и представ­ляют собой запаянные стеклянные трубки, внутри которых помещены на­полнитель и ампулы с реактивами. Ин­дикаторные трубки маркированы цвет­ными кольцами и уложены в бумажные кассеты по 10 шт. На лицевой стороне кассеты дан цветной эталон окраски и указан порядок работы с трубками. Для определения ОВ типа Си-Эс и Би-Зет предназначены трубки ИТ-46. В комплект БПХР они не входят и по­ставляются отдельно.

Защитные колпачки служат для пре­дохранения внутренней поверхности воронки насадки от заражения капля­ми ОВ и для помещения проб почвы и сыпучих материалов при определении в них ОВ.

Противодымные фильтры применя­ют для определения ОВ в дыму, малых количеств ОВ в почве и сыпучих мате­риалах, а также при взятии проб ды­ма. Они состоят из одного слоя филь­трующего материала (картона) и не­скольких слоев капроновой ткани.

Грелка служит для подогрева инди­каторных трубок при пониженной тем­пературе окружающего воздуха от —40 до + 10 °С. Она состоит из пластмассо­вого корпуса с двумя проушинами, в которые вставляется штырь для про­кола патрона, обеспечивающего нагре­вание. Внутри корпуса грелки имеется четыре металлические трубки: три — малого диаметра для индикаторных трубок и одна — большого диаметра для патрона.

Определение ОВ в возду­хе. В первую очередь определяют па­ры ОВ нервно-паралитического дейст­вия, для чего необходимо взять две ин­дикаторные трубки с красным кольцом и красной точкой. С помощью ножа на головке насоса надрезать, а затем от­ломить концы индикаторных трубок. Пользуясь ампуловскрывателем с крас­ной чертой и точкой, разбить верхние ампулы обеих трубок и. взяв трубки за верхние концы, энергично встряхнуть их 2—3 раза. Одну из трубок (опыт­ную) немаркированным концом вста­вить в насос и прокачать через нее воз­дух (5—6 качаний), через вторую (кон­трольную) воздух не прокачивается и она устанавливается в штатив корпуса прибора.

Затем ампуловскрывателем разбить нижние ампулы обеих трубок и после встряхивания их наблюдать за перехо­дом окраски контрольной трубки от красной до желтой. К моменту образо­вания желтой окраски в контрольной трубке красный цвет верхнего слоя на­полнителя опытной трубки   указывает на опасную концентрацию ОВ (зарина, зомана или Ви-Икс). Если в опытной трубке желтый цвет наполнителя поя­вится одновременно с контрольной, то это указывает на отсутствие ОВ или малую его концентрацию. В этом слу­чае определение ОВ в воздухе повто­ряют, но вместо 5—6 качании делают 30—40 качаний насосом, и нижние ам­пулы разбивают после 2—З-мннутной выдержки. Положительные показания в этом случае свидетельствуют о прак­тически безопасных концентрациях ОВ.

Независимо от полученных показа­ний при содержании ОВ нервно-па­ралитического действия определяют наличие в воздухе нестойких ОВ (фосген, синильная кислота, хлорциан) с по­мощью индикаторной трубки с тремя зелеными кольцами. Для этого необ­ходимо вскрыть трубку, разбить в ней ампулу» пользуясь ампуловскрывателем с тремя зелеными чертами, вста­вить немаркированным концом в гнез­до насоса и сделать 10—15 качаний. После этого вынуть трубку из насоса, сравнить окраску наполнителя с эта­лоном, нанесенным на лицевой сторо­не кассеты.

Затем определяют наличие в возду­хе паров иприта индикаторной трубкой с одним желтым кольцом. Для этого необходимо вскрыть трубку, вставить в насос, прокачать воздух (СО качаний) насосом, вынуть трубку из насоса и по истечении 1 мин сравнить окраску на­полнителя с эталоном, нанесенным на кассете для индикаторных трубок с од­ним желтым кольцом.

Для обследования воздуха при по­ниженных температурах трубки с од­ним красным кольцом и точкой и с од­ним желтым кольцом необходимо по­догреть с помощью грелки до их вскры­тия. Оттаивание трубок с красным кольцом и   точкой    производится   при температуре окружающей среды 0сС и ниже в течение 0,5—3 мин. После отта­ивания трубки вскрыть, разбить верхние ампулы, энергично встряхнуть, вставить в насос и прососать воздух через опытную трубку. Контрольная трубка находится в штативе. Далее следует подогреть обе трубки в грелке в течение I мин, разбить нижние ампу-лы опытной и контрольной трубок, одновременно встряхнуть н наблюдать за изменением окраски наполнителя.

Трубки с одним    желтым    кольцом  температуре   окружающей   среды +15сС и ниже подогреваются в течение 1—2 мин после прососа через   них зараженного воздуха.

В случае сомнительных показаний трубок с тремя зелеными кольцами при определении в основном наличия си­нильной кислоты в воздухе при пони­женных температурах необходимо пов­торить измерения с использованием грелки, для чего трубку после прососа воздуха поместить в грелку.

При определении ОВ в дыму необ­ходимо: поместить трубку в гнездо на­соса; достать из прибора насадку и за­крепить в ней противодымный фильтр; навернуть насадку на резьбу головки насоса; сделать соответствующее коли­чество качаний насосом; снять насадку; вынуть из головки насоса индикатор­ную трубку и провести определение ОВ.

Определение ОВ на мест­ности, т е х н и к е и различных предметах начинается также с оп­ределения ОВ нервно-паралитического действия. Для этого, в отличие от рас­смотренных методов подготовки прибо­ра, в воронку насадки вставляют за­щитный колпачок. После чего прикла­дывают насадку к почве или к поверхно­сти обследуемого предмета так, чтобы воронка покрыла участок с наибо­лее резко выраженными признаками заражения, и, прокачивая через труб­ку воздух, делают 60 качаний насосом. Снимают насадку, выбрасывают колпа­чок, вынимают из гнезда индикаторную трубку и определяют наличие ОВ.

Для обнаруження ОВ в почве и сыпучих материалах готовят н вставляют в насос соответст­вующую индикаторную трубку, навер­тывают насадку, вставляют колпачок, затем лопаткой берут пробу верхнего слоя почвы (снега) или сыпучего ма­териала и насыпают ее в воронку кол­пачка до краев. Воронку накрывают противодымным фильтром и закрепля­ют прижимным кольцом. После этого через индикаторную трубку прокачива­ют воздух (до 120 качаний насоса), выбрасывают защитный колпачок вме­сте с пробой и протнводымным фильт­ром. Отвинтив насадку, вынимают ин­дикаторную трубку и определяют присутствие ОВ,

Прибор химической разведки меди­цинской и ветеринарной служб предназначен для определения: в воздухе, на местности и технике фосфорорганических ОВ, иприта, синильной кислоты, хлорциана, фосгена, дифосгена и мышь­яковистого водорода; в воде — фосфорорганических ОВ, иприта, синильной кислоты; в фураже—фосфорорганических ОВ, иприта, синильной кислоты, хлорциана, фосгена, дифосгена. С по­мощью прибора ПХР-МВ отбирают пробы воды, почвы и других материа­лов для определения вида возбудителя инфекционного заболевания.

Прибор состоит из: корпуса с крыш­кой; коллекторного насоса, позволяю­щего прокачивать воздух одновременно через 2—5 индикаторных трубок; комп­лекта индикаторных средств (трубок з кассетах, матерчатых  кассет с сухими реактивами);    комплекта для   отбора проб.

Определение ОВ в воздухе и на предметах производится так же как и с помощью ВПХР.

Для определения ОВ и ядов в воде используют химические реактивы, из­меняющие свою окраску при взаимо­действии с ядовитыми веществами.

Отравляющие вещества в кормах и продовольственных пробах определяют методом воздушного экстрагирования с последующим прокачиванием заражен­ного воздуха через пробу или воду и определения в них отравляющих или ядовитых веществ.
