Агрегат ГПА-Ц-16

Агрегат ГПА-Ц-16

Агрегат ГПА-Ц-16 предназначен для транспортирования природного газа по магистральным газопроводам при рабочем давлении 56-76 кг/кв. см.

На дожимных компрессорных станциях ГПА работает с давлением на выходе до 41 кг/кв. см со сменной проточной частью нагнетателя.

ГПА полностью автоматизирован, устанавливается в индивидуальном контейнере и может эксплуатироваться при температуре окружающего воздуха от -55 до +45 град. С.

Газотурбинный двигатель НК-16СТ

воздухоочистительный газотурбинный двигатель агрегат

Стационарный газотурбинный двигатель НК16-СТ создан на базе авиационного турбовентиляторного двигателя НК-8-2У. Представляет из себя двухкаскадную трехвальную ГТУ. Состоит из двух модулей - газогенератора и свободной турбины, имеющих собственные рамы. Модули при эксплуатации могут заменяться.

Нагнетатель НЦ-16

Нагнетатель представляет из себя двухступенчатую центробежную машину, предназначенную для сжатия природного газа. Состоит из следующих составных частей. Наружного корпуса, который представляет собой стальной кованый цилиндр. К цилиндру с внешней стороны приварены стальные кованые патрубки - всасывающий и нагнетательный. К нижней части приварены опорные лапы нагнетателя, а в верхней части - опорные лапы под два гидроаккумулятора. С обоих торцов корпус закрыт стальными коваными крышками, которые фиксируются разрезными стопорныим кольцами и кронштейнами. Внутри наружного корпуса расположен внутренний корпус. Внутренний корпус состоит из камеры всасывания, диафрагмы, диффузоров, входного и обратного направляющих аппаратов. В нижней части внутреннего корпуса закреплены ролики, из которых внутренний корпус вкатывается в наружный.

Воздухоочистительные устройства / ВОУ-110-4Ц для агрегата ГПА-Ц-16

Преимущества и особенности

- использование комбинированной системы фильтрации (КСФ) на базе фильтров EMW filtertechnik VKKW RU-400-4-MG-1-PF-MPK-48/22 (производства фирмы EMW, Германия) обеспечивает очистку воздуха до степени F9 (максимальный размер частиц пыли после фильтров - не более 5 мкм);

конструкция самого фильтра позволяет легко производить его замену в случае засорения;

благодаря использованию фильтров EMW ВОУ обладает значительно меньшим сопротивлением по сравнению с аналогами;

в качестве обшивки козырька используется поликарбонат, крепящийся к каркасу при помощи алюминиевых профилей и саморезов, и обладающий рядом преимуществ по сравнению с другими материалами: невысокой стоимостью, меньшей массой, отсутствием коррозии, возможностью монтажа без использования сварки;

байпасный клапан, установленный сверху блока фильтров, автоматически срабатывает при перепаде давления 70 мм. вод. ст на всасе и возвращается в исходное положение при перепаде давления 52 мм. вод. ст. Обогрев клапана позволяет срабатывать ему при любом диапазоне температур;

конструкция блоков фильтров в виде призм позволяет уменьшить площадь и массу ВОУ;

конструкция козырька ВОУ обеспечивает скорость воздуха на всасе до 0,8 м/с, что исключает попадание атмосферных осадков под козырек.

Технические характеристики

Газотурбинный двигатель НК-16СТ

Газотурбинный двигатель НК-16СТ для газодобывающей отрасли создан на базе авиационного двигателя НК-8-2У, что обеспечивает его высокую надежность и эффективность. Применяется в газоперекачивающих агрегатах ГПА-Ц-16.

Серийное изготовление и поставка двигателя НК-16СТ на магистральные газопроводы производятся с 1982 года. Выпущен 1141 двигатель. Суммарная наработка парка двигателей составляет больше 40 миллионов часов. В связи с высокой надежностью данный привод нашел применение вэнергетике. В настоящее время на более чем 30 электростанциях двигатели НК-16СТ используют в качестве приводов энергоустановок, работающих на попутном нефтяном газе.

Технические характеристики

Система электрического запуска газотурбинного двигателя

Электростартер СТЭ-18СТ

Одна из последних разработок ЗАО «Эверест-турбосервис» и ОАО «Электропривод» (г. Киров) - создание электростартера СТЭ-18СТ для запуска газотурбинного двигателя НК-16СТ и его модификаций мощностью 16-20 МВт, используемого ОАО «Газпром» более чем в 600 газоперекачивающих агрегатах.

Преимущество новой разработки заключается в замене турбодетандерного запуска двигателя с помощью сжатого природного газа (в этом случае в атмосферу суммарно выбрасывается до 3 млн. м3 природного газа в год) на экологически чистый электрозапуск. Это позволит упростить систему запуска, снизить расход природного газа, повысить экологическую и технологическую безопасность. Данная разработка отвечает всем требованиям по экологичности эксплуатируемого оборудования.

Электростартер устанавливается на место пневмостартера и не требует доработки места стыковки с коробкой привода агрегатов двигателя, что позволяет производить монтаж системы электрозапуска с электростартером СТЭ-18СТ в условиях эксплуатации.

Номинальная мощность электростартера СТЭ-18СТ - 65 кВт, номинальный крутящий момент, развиваемый электростартером, составляет 245 Н/м (25 кгс/м), режим его работы повторно-кратковременный. Управление электростартером осуществляется блоком управления БУС-18СТ, который преобразует напряжение переменного трехфазного тока 380В, 50Гц в напряжение переменного трехфазного тока от 0 до 380В и частотой от 0 до 400Гц. Блок управления определяет готовность электростартера к работе, задает режимы его работы, момент вращения электростартера, выдает сигнал на отключение, а так же позволяет провести диагностику и настройку параметров электростартера.

Электростартер СТЭ-18СТ сертифицирован и имеет маркировку взрывозащиты 1ExdIIВТ3. Его применение разрешено во взрывоопасных зонах.

В ноябре 2006 года электростартер СТЭ-18СТ в составе системы электрозапуска двигателя НК-16СТ прошел успешные стендовые испытания на стенде Зеленодольского машиностроительного завода. Испытания электростартера проводились в соответствии с действующим на компрессорных станциях ОАО «Газпром» алгоритмом запуска двигателей НК-16СТ, то есть неоднократно повторялась серия из трех холодных прокруток и запуска двигателя. Максимальное значение температуры обмоток статора электростартера при этом составило 76°С.

В соответствии с «Программой приемочных испытаний системы электрического запуска двигателя НК-16СТ в газоперекачивающем агрегате ГПА-Ц-16 на КС «Вязниковская» ООО «Волготрансгаз» в апреле-мае 2007 года на двигателе НК-16СТ выполнена замена воздушного стартера на электростартер СТЭ-18СТ с блоком управления БУС-18СТ. После отладки установленного оборудования агрегат ГПА-Ц-16 был выведен на режим «Магистраль».

В июне 2007 года система электрического запуска двигателя НК-16СТ без замечаний прошла предварительные испытания в объеме «Программы приемочных испытаний системы электрического запуска двигателя НК-16СТ в газоперекачивающем агрегате ГПА-Ц-16 на КС «Вязниковская» ООО «Волготрансгаз». Электростартер СТЭ-18СТ полностью обеспечил выполнение циклограммы холодной прокрутки, горячего запуска и промывки газовоздушного тракта двигателя НК-16СТ.

В августе 2007 года с целью оценки эффективности и работоспособности системы электрического запуска двигателей НК-16СТ (НК-16-18СТ) с электростартером СТЭ-18СТ и принятия решения по дальнейшему внедрению данной системы специальной комиссией проведены приемочные испытания на объекте ОАО «Газпром» - КС «Вязниковская» ООО «Волготрансгаз». На основании положительного результата приемочных испытаний Приемочной комиссией ОАО «Газпром» принято решение о доработке остальных двигателей НК-16СТ на КС «Вязниковская» системами электрического запуска и рекомендовано применение данной системы электрозапуска на других объектах ОАО «Газпром».

На двигателях НК-16СТ (НК16-18СТ) в июне 2009 года на КС «Вязниковская» специалистами ЗАО «Эверест-Турбосервис» и ОАО «Электропривод» была выполнена доработка системы запуска путем замены пневмостаретера на электростартер СТЭ-18СТ. Решение о переводе всех двигателей КС «Вязниковская» на систему электрического запуска было принято после 2,5 лет лидерной эксплуатации системы с электростартером СТЭ-18СТ на одном из двигателей этой станции. За это время электростартер выполнил около 500 запусков и не имел дефектов.

В процессе оборудования двигателей системой электрозапуска проводилась доработка электротехнической части газоперекачивающего агрегата ГПА-Ц-16 для подключения электростартера к основному вводу существующего вводно-распределительного устройства, расположенного в отсеке автоматики ГПА. На каждом двигателе после монтажа системы электрического запуска и доработки электрики ГПА выполнялись холодные прокрутки, горячие запуски и промывка газовоздушного тракта, после чего агрегат по акту передавался эксплуатационниками.

Кроме того, продолжаются испытания оснащенного электростартером СТЭ-18СТ двигателя НК-361 мощностью 25 МВт, установленного на магистральном газотурбовозе ГТ-1.

Технический потенциал электростартера СТЭ-18СТ, проявленный при испытаниях, позволяет использовать его в системах электрозапуска газотурбинных двигателей других типоразмеров и мощности.

Блок управления стартером БУС-18СТ

Технические характеристики:

·              Электропитание и управление электростартером осуществляется от блока управления стартером БУС-18СТ.

·              Электропитание БУС осуществляется от сети переменного трехфазного тока:

·              Напряжение питание 380В

·              Частота напряжения 50Гц

·              Номинальная мощность электростартёра 60…65кВт

·              Номинальный момент, развиваемый электростартёром 245Н•м (25 кгс•м)

·              Максимальный момент, развиваемый электростартёром, не менее 539Н•м (55 кгс•м)

·              Ток, потребляемый электростартёром

·              при номинальном моменте, не более 120А

·              Частота выходного вала электростартёра:

o     на режиме холодной прокрутки 1380 об/мин

o     на режиме горячего запуска 2600 об/мин

·              Напряжение управляющих сигналов 27В

·              Режим работы повторно-кратковременный

·              Масса электростартёра, не более 57 кг

·              230х440ÆГабариты электростартёра

·              Габариты БУС 1500х1000х400 мм

·              Масса БУС 250 кг

Нагнетатель НЦ-16

Корпус нагнетателя позволяет устанавливать проточную часть на весь ряд мощностей двигателей и получить высокий политропный КПД на конечное давление 56, 76 и 85 кгс/см2 и отношения давлений 1,36; 1,44 и 1,5.

Для газоперекачивающих агрегатов производятся современные нагнетатели с электромагнитным подвесом ротора и газодинамическими уплотнениями. Нагнетатели предназначены для перекачки природного газа по магистральным газопроводам. Базовые корпуса нагнетателей расcчитаны на установку сменных проточных частей, на конечное давление 56, 76 и 85 кгс/см2 и отношения давлений 1,36, 1,44 и 1,5.

Нагнетатели поставляются также и в составе нагнетательных установок, включающих блок нагнетателя с системами обеспечения.

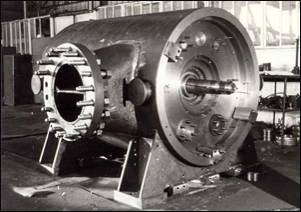

Корпус нагнетателя на сборке

Установка нагнетательная центробежная УНЦ-16-76/1,44 применена в ГПА-16 «Волга», нагнетатель НЦ-12 56/1,44 применен в ГПА - 12 «Урал» и нагнетатель НЦ-8-56/1,44 применен в АГПУ - 8 «Волга». Нагнетатель НЦ-16-76/1,44 создан на высоком техническом уровне с использованием магнитного подвеса ротора и «сухих» газодинамических уплотнений. Применение пространственных лопаток рабочих колес и безлопаточного диффузора обеспечило получение политропного КПД в рабочей точке 85% и широкий диапазон эффективной работы нагнетателя. Конструктивно нагнетатели выполнены на базе лицензий фирмы «Дрессер» (США).

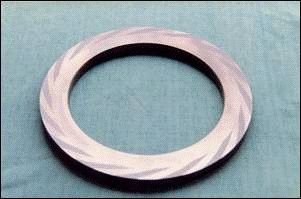

Твердосплавное кольцо со спиральными канавками «сухого» уплотнения

Предусмотрена возможность установки в нагнетатель любого из двух концевых уплотнений: торцовых масляных и «сухих» газодинамических. Подшипники применяются как гидродинамические масляные, так и «сухие» электромагнитные.

Техническая характеристика нагнетателей и нагнетательных установок с газотурбинным приводом

Литература
