Номер
|
Байты
|
0000 0010 0020 0030 0040 0050
|
00 40 F4 73 8E
B3 00 40 F4 73 8B F6 08 00 45 10 00 4C 00 00 40 00 40 11 7F CA C3 B8 D4 4E 42
BB E0 04 00 7B 00 7B 00 38 0C CD 23 02 06 EF 00 00 5E 10 00 00 4D A4 42 BB E0
04 C3 5E 22 2D 30 79 80 F5 C3 5E 22 6F 7E 8E 0C 9D C3 5E 22 6F CD AF 8D F7 C3 5E 22 B0 C3 8E 4B 87
|
00 40 F4 73 8E B3 MAC-адрес получателя
40 F4 73 8B F6 МАС-адрес отправителя
00 Тип кадра Ethernet
Версия протокола и длина заголовка
Тип обслуживания
4C Общая длина
00 Идентификатор фрагмента
00 Смещение фрагмента в потоке кадров
Время жизни
Тип вложенного протокола вышележащего уровня
F CA Заголовок контрольной суммы
C3 B8 D4 4E
ip-адрес отправителя
BB E0 04 ip-адрес получателя
Тип протокола
B Код
7B Контрольная сумма
38 Идентификатор
C CD Номер в последовательности
02 06 EF 00 00 5E 10 00 00 4D A4 42 BB E0 04 C3 5E 22 2D 30 79 80 F5 C3 5E 22 6F 7E 8E 0C 9D C3 5E 22 6F CD AF 8D F7 C3 5E 22 B0 C3 8E 4B 87 данные
Задание 4
Два компьютера имеют следующие IP-адреса 172.26.6.30 и 172.26.6.46. Определите находятся ли эти компьютеры
в одной подсети, если маска подсети 255.255.255.224. Ответ поясните.
Компьютер с IP-адресом
172.26.6.30 и компьютер с IP-адресом
172.26.6.46 находятся в разных подсетях.
.26.6.30(10) = 10101100.00011010.00000110.00011110(2)
AND
.255.255.224(10) = 11111111.11111111.11111111.11100000(2)
.00011010.00000110.00000000(2)
.26.6.46(10) = 10101100.00011010.00000110.00101110 (2)
AND
.255.255.224(10) = 11111111.11111111.11111111.11100000(2)
10101100.00011010.00000110.00100000(2)
Задание 5

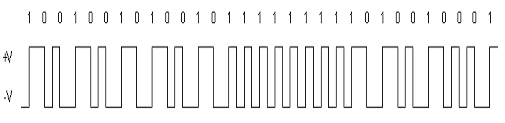

кодирование маршрутизация бит цифровой
Для представленных на рис.5.1 схеме компьютерных сетей запишите таблицы
маршрутизации рабочих станций и маршрутизаторов.
Концентратор Hub1 объединяет
компьютеры в сети 172.16.129.0 (маска 255.255.255.0). Концентратор Hub2 объединяет компьютеры в сети
172.16.128.0 (маска 255.255.255.0). Сетевой интерфейс eth0 PC1
имеет конфигурацию 172.16.129.110 (маска 255.255.255.0), сетевой интерфейс eth0 PC2 имеет конфигурацию 172.16.128.44 (маска 255.255.255.0).
Конфигурация сетевых интерфейсов маршрутизатора Router следующая: eth0 - 172.16.128.254 (маска 255.255.255.0), eth1 - 172.16.129.254 (маска 255.255.255.0), eth2 - 195.50.0.14 (маска 255.255.255.252).

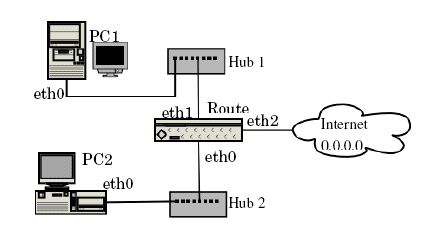

Рис.5.1 - Схема
Таблицы маршрутизации рабочих станций и маршрутизаторов представлены в
таблицах 5.1, 5.2, 5.3.
Таблица 5.1
Для рабочей станции PC 1
Сетевой адрес
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
0.0.0.0
|
0.0.0.0
|
172.16.129.254
|
172.16.129.110
|
1
|
127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.129.0
|
255.255.255.0
|
172.16.129.110
|
172.16.129.110
|
172.16.129.110
|
255.255.255.255
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.129.255
|
255.255.255.255
|
172.16.129.110
|
172.16.129.110
|
1
|
224.0.0.0
|
224.0.0.0
|
172.16.129.110
|
172.16.129.110
|
1
|
255.255.255.255
|
255.255.255.255
|
172.16.129.110
|
172.16.129.110
|
1
|
Таблица 5.2
Для рабочей станции PC 2
Сетевой адрес
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
0.0.0.0
|
0.0.0.0
|
172.16.128.254
|
172.16.128.44
|
1
|
127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.128.0
|
255.255.255.0
|
172.16.128.44
|
172.16.128.44
|
1
|
172.16.128.44
|
255.255.255.255
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.128.255
|
255.255.255.255
|
172.16.128.44
|
172.16.128.44
|
1
|
224.0.0.0
|
224.0.0.0
|
172.16.128.44
|
172.16.128.44
|
1
|
255.255.255.255
|
255.255.255.255
|
172.16.128.44
|
172.16.128.44
|
1
|
Таблица 5.3
Для маршрутизатора Router
Сетевой адрес
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
0.0.0.0
|
195.50.0.14
|
195.50.0.14
|
1
|
127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.129.0
|
255.255.255.0
|
172.16.129.254
|
172.16.129.254
|
1
|
172.16.129.0
|
255.255.255.255
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.129.255
|
255.255.255.255
|
192.16.129.254
|
192.16.129.254
|
1
|
172.16.128.0
|
255.255.255.0
|
172.16.128.254
|
172.16.128.254
|
1
|
172.16.128.0
|
255.255.255.255
|
127.0.0.1
|
127.0.0.1
|
1
|
172.16.128.255
|
255.255.255.255
|
172.16.128.254
|
172.16.128.254
|
1
|
195.50.0.0
|
255.255.255.252
|
195.50.0.14
|
195.50.0.14
|
1
|
195.50.0.0
|
255.255.255.252
|
127.0.0.1
|
127.0.0.1
|
1
|
195.50.0.255
|
255.255.255.252
|
195.50.0.14
|
195.50.0.14
|
1
|
224.0.0.0
|
224.0.0.0
|
172.16.129.254
|
172.16.129.254
|
1
|
255.255.255.255
|
255.255.255.255
|
172.16.129.254
|
172.16.129.254
|
1
|
224.0.0.0
|
224.0.0.0
|
172.16.129.254
|
172.16.129.254
|
1
|
255.255.255.255
|
255.255.255.255
|
172.16.129.254
|
1
|
224.0.0.0
|
224.0.0.0
|
195.50.0.14
|
195.50.0.14
|
1
|
255.255.255.255
|
255.255.255.255
|
195.50.0.14
|
195.50.0.14
|
1
|
Задание 6
Установка модема на персональный компьютер и его конфигурирование.
Установка. Выбираем «Пуск» → «Панель управления» → «Сетевые
подключения». В появившемся окне находятся возможные сетевые подключения.
Рис.6.1 - Сетевые подключения
Запускаем Мастер новых подключений. Появится окно мастера, показанное на
рис.6.2.
Рис.6.2 - Мастер новых подключений
Нажимаем кнопку «Далее» - видим окно (рис.6.3), в котором необходимо
выбрать пункт «Подключить к Интернету» и нажимаем кнопку «Далее».
Рис.6.3 - Выбор подключения

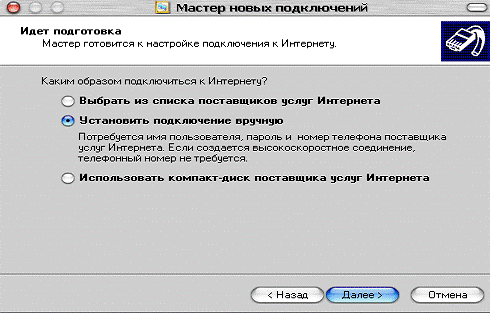

В следующем окне необходимо выбрать пункт «Установка подключения
вручную», нажимаем «Далее».
Рис.6.4 - Выбор способа подключения
В следующем окне необходимо выбрать пункт «Через высокоскоростное
подключение, запрашивающее имя и пароль»
Рис.6.5 - Выбор способа подключения
В следующем окне необходимо ввести имя поставщика услуг.
Рис.6.6 - Выбор поставщика услуг
В следующем окне необходимо ввести параметры авторизации (логин и дважды
пароль).
Рис.6.7 - Детали учетной записи
Следующее окно является последним в процессе работы мастера.
Рис.6.8 - Завершение работы мастера

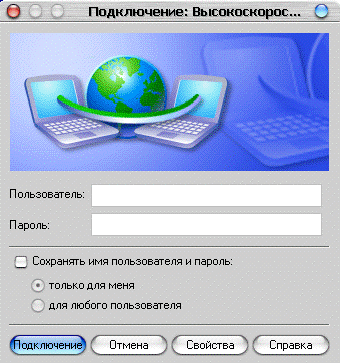

По окончанию работы мастера новых подключений будет запущен мастер
соединений (рис.6.9).
Рис.6.9 - Подключение к Интернет
В появившемся диалоговом окне можно выбрать «Свойства», в которых
находятся настройки подключения (рис.6.10).

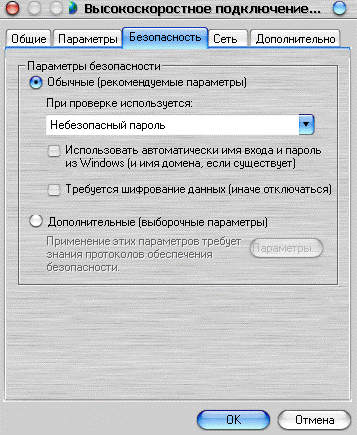

Рис.6.10 - Окно «Свойства»
Список
использованных источник
1. http://www.opennet.ru
2. http://www.citforum.ru
