ВХІД
|
ВИХІД
|
Режими
|
C
|
D
|
`S
|
`R
|
Qn+1
|
`Qn+1
|
роботи
|
X
|
X
|
0
|
1
|
1
|
0
|
Асинхр. встановлення “1”
|
X
|
X
|
1
|
0
|
0
|
1
|
Асинхронне скидання в “0”
|
X
|
X
|
0
|
0
|
---
|
---
|
Недопустимий режим
|
0
|
X
|
Х
|
Х
|
0 (Qn)
|
1(`Qn)
|
Пам'ять: Qn+1=Qn
|
↑
|
1
|
1
|
1
|
1
|
0
|
Завантаження “1”
|
↑
|
0
|
1
|
0
|
1
|
Завантаження “0”
|

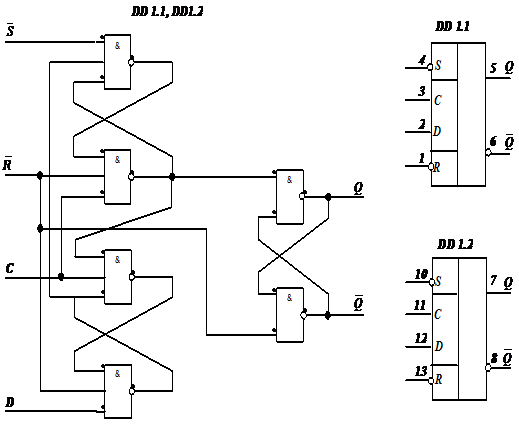

Структурна і
функціональна схема та схеми комутації мікросхеми К155ТВ1
Тригером JK-типу
називається логічний пристрій, який має два стійких стани і два інформаційних
входи J та К, і змінює свій стан на протилежний при J=K=1, тобто при J=K=1
Qn+1=Qn, а в усіх інших випадках функціонує у відповідності з таблицею
істинності синхронного RS-тригера, при цьому вхід J еквівалентний входу S, а
вхід К- входу R.
Мікросхема
К155TB1 (рис. 2) – це один JK-тригер. Входи `S і `R – асинхронні і змінюють
стан тригера незалежно від сигналу на тактовому вході; активний рівень для них
низький. Асинхронне встановлення потрібного стану рівнів на виходах отримаємо,
коли на входи `S і`R подаємо взаємно протилежні логічні сигнали: при`R = 0 і`S =1 отримуємо Q= 0 і`Q =1, а при`S = 0 і`R = 1 отримуємо Q= 1 і`Q =0. В цей час входи С і D
відключаються. Наявність одночасно низького рівня на входах `R і`S недопустиме !
Для завантаження
в тригер сигналу з входів J і K необхідно,
щоб на входах `S і`R була напруга високого рівня. Зчитування інформації з входів J і K
відбувається в час додатного перепаду ↑ на вході С, а на виходи вони
передається в час від’ємного перепаду ↓ на вході С. Логічні рівні на
входах J і K не можуть змінюватися, поки на вході С наявний високий рівень !
Рис. 2 Мікросхема
К155ТВ1 (один JK-тригер):
а) -
функціональна схема JK-тригера К155ТВ1; б) - зовнішній вигляд ІМС К155ЛА3,
К155ТМ2 і К155ТВ1 і нумерація їх виводів.
мікросхема
комутація тригер регістр
Призначення
виводів: 1-вільний; 2-вхід`R; 3-вхід J1; 4-вхід J2; 5-вхід J3;
6-вихід`Q; 8-вихід Q; 9-вхід K1; 10-вхід K2;
11-вхід K3; 12-вхід C; 13-вхід`S; 7-загальний; 14- Ucc
(живл.+5B).
Якщо з’єднати всі
входи J (3“&”) і K (3“&”) з логічною “1” (+5В), то JK-тригер стане Т-тригером,
тобто лічильним тригером з модулем перерахунку 2. І якщо тоді на вхід такого Т-тригера
подавати послідовність імпульсів з частотою f , то на його виході буде
послідовність імпульсів з частотою, удвічі меншою (f/2), тобто один Т-тригер є
подільником частоти на 2.
Таблиця 2. Стани
JK-тригера (мікросхема КІ55ТВ1)
ВХІД
|
ВИХІД
|
Режими
|
C
|
J (J1=J2=J3)
|
K (K1=K2=K3)
|
`S
|
`R
|
Qn+1
|
`Qn+1
|
роботи
|
X
|
X
|
X
|
0
|
1
|
1
|
0
|
Асинхр. встановлення “1”
|
X
|
X
|
X
|
1
|
0
|
0
|
1
|
Асинхронне скидання в “0”
|
X
|
X
|
X
|
0
|
0
|
---
|
---
|
Недопустимий режим.
|
↑↓
|
0
|
0
|
1
|
1
|
Qn
|
`Qn
|
Пам'ять поперед.стану
|
↑↓
|
1
|
0
|
1
|
1
|
1
|
0
|
Синхр. встановлення “1”
|
↑↓
|
0
|
1
|
1
|
0
|
1
|
Синхронне скидання в “0”
|
↑↓
|
1
|
1
|
1
|
1
|
`Qn
|
Qn
|
Qn
|
↑↓
|
1
|
1
|
1
|
1
|
Qn
|
`Qn
|
`Qn
|
2. Порядок
виконання роботи
Ознайомилися з
теоретичною частиною роботи, лабораторним стендом і програмою EWB.
Отримали від
викладача елементи, необхідні для виконання роботи - мікросхеми К155ЛА3 (аналог
7400), К155ТМ2 (аналог 7474), К155 TB1 (аналог
7472), а також з’єднувальні провідники. Якщо для дослідження використовуємо моделююче
середовище EWB, то п.п. 2.3 – 2.8 виконуємо
на зарубіжних аналогах вказаних мікросхем (див. Додаток).
Ознайомилися з структурною
і функціональною схемою та схемами
комутації мікросхеми К155ТМ2 (рис. 1) і К155ТВ1 (рис. 2). При роботі в
статичному режимі для контролю станів тригера до виходів підключили індикаторні
світлодіоди (свічення світлодіода означає стан логічної "1"). Для
дослідження D і JK-тригерів на інформаційні входи подавали сигнали з тумблерних
регістрів, а на входи С – сигнал із формувача одиночних сигналів додатної полярності.
Дослідили в
статичному режимі D-тригер (ІМС К155ТМ2). Склали таблицю переходів і
переконатися на її відповідність таблиці 1.
Дослідили в
статичному режимі Т-тригер на основі D-тригера (ІМС К155ТМ2). Для цього
D-тригер перевели в режим роботи Т-тригера шляхом з’єднання інверсного виходу `Q з D-входом. Склали таблицю
переходів. Таблиця станів відповідає таблиці 3.
Таблиця 3. Стани
Т-тригера (мікросхема КІ55ТМ2)
ВХІД
|
ВИХІД
|
Режими
|
C
|
(D =`Qn)
|
`S
|
`R
|
Qn+1
|
`Qn+1
|
роботи
|
X
|
X
|
0
|
1
|
1
|
0
|
Асинхр. встановлення “1”
|
X
|
X
|
1
|
0
|
0
|
1
|
Асинхронне скидання в “0”
|
0
|
X
|
Х
|
Х
|
0 (Qn)
|
1(`Qn)
|
Пам'ять Qn+1=Qn
|
↑↓
|
1
|
1
|
1
|
1
|
0
|
Рахунок
|
↑↓
|
0
|
1
|
1
|
0
|
1
|
Дослідили в
статичному режимі JK-тригер (ІМС К155TB1). Склали
таблицю переходів і переконалися на її відповідність таблиці 2.
Дослідили в
статичному режимі Т-тригер на основі JK-тригера (ІМС К155ТВ1). Для цього JK-тригер
перевели в режим роботи Т-тригера шляхом з’єднання всіх входів J (3“&”) і K
(3“&”) з логічною 1 (+5В). Склали таблицю переходів. Таблиця станів
відповідає таблиці 4.
Таблиця 4. Стани
Т-тригера (мікросхема КІ55ТВ1)
ВХІД
|
ВИХІД
|
Режими
|
C
|
J (J1=J2=J3)
|
K (K1=K2=K3)
|
`S
|
`R
|
Qn+1
|
`Qn+1
|
роботи
|
X
|
X
|
X
|
0
|
1
|
1
|
0
|
Асинхр. встановлення “1”
|
X
|
X
|
X
|
1
|
0
|
0
|
1
|
Асинхронне скидання в “0”
|
0
|
X
|
X
|
Х
|
Х
|
0
|
1
|
Пам'ять Qn+1=Qn
|
↑↓
|
1
|
1
|
1
|
1
|
1
|
0
|
Рахунок
|
↑↓
|
1
|
1
|
1
|
1
|
0
|
1
|
Рахунок
|
Дослідили в
статичному режимі D-тригер
на основі JK-тригера (ІМС К155ТВ1). Для цього JK-тригер перевели в
режим роботи D-тригера шляхом з’єднання всіх
входів J (3“&”) з всіма входами K (3“&”) через інвертор і в якості
D-входу використали будь-який J-вхід.
(В якості
інвертора використали 1-ий елемент 2”І-НІ” мікросхеми К155ЛА3 - ніжки 1 і 2
об’єднали). Склали таблицю переходів. Таблиця станів відповідає таблиці 5.
Таблиця 5. Стани
D-тригера (мікросхема КІ55ТВ1)
ВХІД
|
ВИХІД
|
Режими
|
C
|
D (J1=J2=J3)
|
(K1=K2=K3)
|
`S
|
`R
|
Qn+1
|
`Qn+1
|
роботи
|
X
|
X
|
0
|
1
|
1
|
0
|
Асинхр. встановлення “1”
|
X
|
X
|
X
|
1
|
0
|
0
|
1
|
Асинхронне скидання “0"
|
X
|
X
|
X
|
0
|
0
|
---
|
---
|
Недопустимий режим.
|
0
|
X
|
X
|
1
|
1
|
Qn
|
`Qn
|
Пам'ять поперед.стану
|
↑↓
|
1
|
0
|
1
|
1
|
1
|
0
|
D=1 → Q= 1 і`Q =0
|
↑↓
|
0
|
1
|
1
|
1
|
0
|
1
|
D=0 → Q= 0 і`Q =1
|
Висновок
В даній
лабораторній роботі ми ознайомились з будовою спеціалізованих інтегральних
мікросхемах D і JК-тригерів, здійснили синтез T-тригерів на їх основі та синтез D-тригера
на основі універсального JК-тригера та дослідили їх роботу.
Література
1.
Бабич
М.П. і ін. Комп’ютерна схемотехніка. “МК-Прес”, Київ, 2004
2.
Колонтаєвський
Ю.П. і ін. Промислова електроніка та мікро схемотехніка: теорія і практикум.
К.: Каравела, 2004.
Додаток. Схеми дослідження тригерів засобом
моделюючої програми EWB

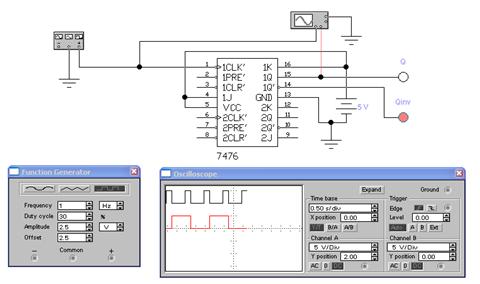

Рис.1.
Дослідження синхронного JK тригера – динаміка (ІМС 7476 – аналог К176ТВ1).

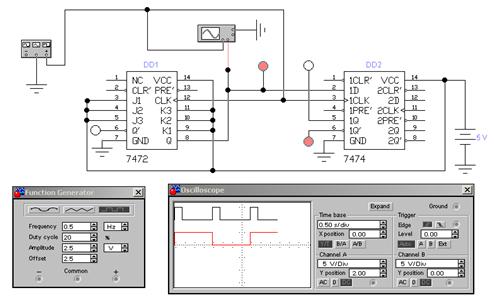

Рис.2.
Дослідження синхронного JK і D тригерів – динаміка (ІМС 7474 – аналог К155ТМ2, 7472 – аналог К155ТВ1).
