Режим округления
|
Установка полей RC
|
Описание
|
Округление до ближайшего
|
00B
|
Результатом округления берется наилучшее приближение до
точного результата. Если два значения одинаково близки к точному результату,
то берется четное значение (то есть, то значение у которого наименьший
значащий разряд установлен в ноль)
|
Округление до меньшего или равного (в сторону -)
|
01B
|
Результат округления ближайшее, но не больше чем точное
решение.
|
Округление до большего или равного (в сторону +)
|
10B
|
Результат округления ближайшее, но не меньше чем точное
решение.
|
Округление в сторону нуля (усечение)
|
11B
|
Результат округления ближайшее, но не больше чем абсолютное
значение точного решения.
|
Потоковое Расширение SIMD
состоит из 70 команд, сгруппированных в следующие категории:
·
Команды
копирования данных
·
Арифметические
команды
·
Команды сравнения
·
Команды
преобразования типов данных
·
Логические
команды
·
Дополнительные
целочисленные SIMD-команды
·
Команды
перестановки
·
Команды
управления состоянием
·
Команды
управления кэшированием
Параллельные операции, как правило,
действуют одновременно на все четыре 32-разрядных элемента данных в каждом из
128-разрядных операндов В именах команд, выполняющих параллельные операции,
присутствует суффикс ps
.
Например, команда addps
складывает 4 пары элементов данных и записывает полученные 4 суммы в
соответствующие элементы первого операнда.
Скалярные операции действуют на
младшие (занимающие разряды 0-
31) элементы данных двух операндов
Остальные три элемента данных в выходном операнде не изменяются (исключение
составляет команда скалярного копирования movss
). В имени команд,
выполняющих скалярные операции, присутствует суффикс ss
(например, команда addss
).
Большинство команд имеют два
операнда. Данные, содержащиеся в первом операнде, могут использоваться
командой, а после ее выполнения, как правило, замещаются результатами. Данные
во втором операнде используются в команде и после ее выполнения не изменяются.
Далее в тексте входным называется второй операнд, а выходным –
первый.
Для всех команд адрес операнда в
памяти должен быть выровнен по 16-байтной границе, кроме не выровненных команд
сохранения и загрузки.
Программа выполняет изменение
значения цветовых составляющих каждого пикселя картинки (загружаемой с жесткого
диска) для применения эффекта размытия.
1. Изображение загружается
(посредством диалогового окна) в компоненту «TImage».
2. (после выбора пунктов «операции - Размытие
Г.») Проверяется на соответствие формату 24 бита на пиксель.
3. В специальном диалоговом окне,
вводится опции (радиус зерна размытия), и запускается обработка изображения.
4. Рассчитывается зерно размытия картинки
по установленным параметрам, где производится расчет (списка весов) в несколько
этапов.
5. выделяется память для обработки
изображения попиксельно, а также для обработки строк.
7. копируется изображение в память
ЭВМ.
8. построчно производим эффект
гауссово размытия к цветовым составляющим каждого пикселя.
9. теперь каждую колонку с помощью
созданного списка весов создаем эффект размытия.
10. обработанные данные записываются
в результативный компонент «TImage».
11. освобождается выделенная память
для скопированного изображения и обработки строк.
12. (по выбору пункта «операции -
сохранить» на вкладке «результат») данные результативного изображения
сохраняются в файл.
const
MaxKernelSize = 64;
delay_names = 'миллисекунд';
//for image
PRGBTriple = ^TPxlC;
TPxlC = record//TPxlC
b:byte;
g:byte;
r:byte;
end;
PRow = ^TRow; //массив
картинки
TRow = array[0..1000000]
of TPxlC;
PPRows = ^TPRows; //массив строки пикселей
TPRows = array[0..1000000]
of PRow;
TKernelSize =
1..MaxKernelSize;
TKernel = record //зерно
Size: TKernelSize; //размер
зерна
Weights:
array[-(MaxKernelSize-1)..MaxKernelSize] of single;
end;
TXMMSingle = array[0..3]
of Single;//массив для SSE
TXMMArrByte = array[0..15]
of byte;//массив пикселей
TXMMRsByte = record
item:TXMMArrByte;
end;
TSSERegLines = array[0..5]
of TXMMRsByte;
//основная процелура
размытия
procedure GBlur(theBitmap:
TBitmap; radius: double; withSSE:boolean);
var
frm_img: Tfrm_img;
implementation
uses DateUtils,
optscopyimg, optsblurimg;
{$R *.dfm}
const
MAX_imageSize = 65535;
//построение зерна (списка весов) размытия
(без SSE)
//MakeGaussianKernel
noSSE-----------------------------------------------------
procedure
MakeGaussianKernel(var K: TKernel; radius: double;
MaxData, DataGranularity: double);
//Делаем K (гауссово зерно) со среднеквадратичным отклонением = radius.
//Для текущего приложения мы
устанавливаем переменные MaxData
= 255,
//DataGranularity = 1. Теперь в процедуре установим
значение
//K.Size так, что при
использовании K мы будем игнорировать Weights (вес)
//с наименее возможными значениями.
(Малый размер нам на пользу,
//поскольку время выполнения напрямую
зависит от
//значения K.Size.)
var
j: integer;
temp, delta: double;
KernelSize: TKernelSize;
a,b:smallint;
begin
//получили строку весов (зерна)
for j:=Low(K.Weights) to
High(K.Weights) do begin
temp := j / radius;
K.Weights[j] := exp(-(temp
* temp) / 2);
end;
//делаем так, чтобы sum(Weights) = 1:
temp:=0;
for j := Low(K.Weights) to
High(K.Weights) do
temp := temp + K.Weights[j];//все сумировали
for j := Low(K.Weights) to
High(K.Weights) do
K.Weights[j] := K.Weights[j] / temp;//делим каждое на сумму
(нормирование)
//теперь отбрасываем (или делаем
отметку "игнорировать"
//для переменной Size) данные, имеющие относительно
небольшое значение -
//это важно, в противном случае
смазавание происходим с малым радиусом и
//той области, которая
"захватывается" большим радиусом...
KernelSize :=
MaxKernelSize;
delta := DataGranularity /
(2 * MaxData);
temp := 0;
while (temp < delta)
and (KernelSize > 1) do
begin
temp := temp + 2 *
K.Weights[KernelSize];
dec(KernelSize);
end;//выравнивание
K.Size := KernelSize;
//теперь для корректности
возвращаемого результата проводим ту же
//операцию с K.Size, так, чтобы
сумма всех данных была равна единице:
temp := 0;
for j := -K.Size to K.Size
do
temp := temp + K.Weights[j];//
for j := -K.Size to K.Size
do
K.Weights[j] :=
K.Weights[j] / temp;//
end;
//построение зерна (списка весов)
размытия с SSE
//MakeGaussianKernel
SSE-------------------------------------------------------
procedure
MakeGaussianKernelSSE(var K: TKernel; radius: double;
MaxData, DataGranularity: double);
//Делаем K (гауссово зерно) со среднеквадратичным отклонением = radius.
//Для текущего приложения мы
устанавливаем переменные MaxData
= 255,
//DataGranularity = 1. Теперь в процедуре установим
значение
//K.Size так, что при
использовании K мы будем игнорировать Weights (вес)
//с наименее возможными значениями.
(Малый размер нам на пользу,
//поскольку время выполнения напрямую
зависит от
//значения K.Size.)
const
nmax=3;
var
j: integer;
temp, delta: double;
KernelSize: TKernelSize;
xmm_n,xmm_r,xmm_a:TXMMSingle;
_low,_high,na:smallint;
begin
_low:=Low(K.Weights);
_high:=High(K.Weights);
j:=_low;
for na:=0 to nmax do
xmm_a[na]:=2;//константа 2
for na:=0 to nmax do
xmm_r[na]:=radius;//радиус
asm
push eax
push ebx
push ecx
push edx
movups xmm0,xmm_a//2 в SSE
movups xmm1,xmm_r//радиус
в SSE
end;
while (j<=_high) do
begin
for na:=0 to nmax do
if ((j+na)<=_high) then
xmm_n[na]:=j+na
else break;
//копирование простое и передача не
дает оптимизации в SSE
asm
movups xmm2,xmm_n //j
divps xmm2,xmm1 //j/radius
movups xmm_n,xmm2
mulps xmm2,xmm2 //temp^2
movups xmm_n,xmm2
divps xmm2,xmm0 //temp*temp/2
movups xmm_n,xmm2
end;//asm
for na:=0 to nmax do begin
if (j<=_high) then
K.Weights[j]:=exp(-xmm_n[na])
else break;
inc(j);
end;//for
end;//while
//получили строку весов (зерна)
//делаем так, чтобы sum(Weights) = 1:
temp:=0;
for j := Low(K.Weights) to
High(K.Weights) do
temp := temp + K.Weights[j];//все сумировали
for j := Low(K.Weights) to
High(K.Weights) do
K.Weights[j] := K.Weights[j] / temp;//делим каждое на сумму
(нормирование)
for na:=0 to nmax do
xmm_n[na]:=temp;
asm
movups xmm0,xmm_n;
end;
j:=_low;
while (j<=_high) do
begin
for na:=0 to nmax do begin
if ((j+na)<=_high) then
xmm_n[na]:=K.Weights[j+na]
else break;
end;//for
asm
movups xmm1,xmm_n
divps xmm1,xmm0//K.Weights[j]/temp
movups xmm_n,xmm1
end;
for na:=0 to nmax do begin
if (j<=_high) then
K.Weights[j]:=xmm_n[na]
else break;
inc(j);
end;
end;//while
//отбрасываем (или делаем отметку
"игнорировать"
//для переменной Size) данные, имеющие относительно
небольшое значение -
//это важно, в противном случае
смазавание происходим с малым радиусом и
//той области, которая
"захватывается" большим радиусом...
KernelSize :=
MaxKernelSize;
delta := DataGranularity /
(2 * MaxData);
temp := 0;
while (temp < delta)
and (KernelSize > 1) do
begin
temp := temp + 2 *
K.Weights[KernelSize];
dec(KernelSize);
end;//выравнивание
K.Size := KernelSize;
//для корректности возвращаемого
результата проводим ту же
//операцию с K.Size, так, чтобы
сумма всех данных была равна единице:
temp := 0;
for j := -K.Size to K.Size
do
temp := temp +
K.Weights[j];
for na:=0 to nmax do
xmm_n[na]:=temp;
asm
movups xmm0,xmm_n;
end;
j:=_low;
while (j<=_high) do
begin
for na:=0 to nmax do begin
if ((j+na)<=_high) then
xmm_n[na]:=K.Weights[j+na]
else break;
end;//for
asm
movups xmm1,xmm_n
divps xmm1,xmm0//K.Weights[j]/temp
movups xmm_n,xmm1
end;
for na:=0 to nmax do begin
if (j<=_high) then
K.Weights[j]:=xmm_n[na]
else break;
inc(j);
end;
end;//while
asm
pop edx
pop ecx
pop ebx
pop eax
end;
end;
//TrimInt - округление по указаным границам Integer
function TrimInt(Lower,
Upper, theInteger: integer): integer;
begin
if (theInteger <=
Upper) and (theInteger >= Lower) then
result := theInteger
else if theInteger >
Upper then
result := Upper
else
result := Lower;
//TrimReal - округление по указанным рамкам Real
function TrimReal(Lower,
Upper: integer; x: double): integer;
begin
if (x < upper) and (x
>= lower) then
result := trunc(x)
else if x > Upper then
result := Upper
else
result := Lower;
end;
//BlurRow - размытие строки без SSE
procedure BlurRow(var
theRow: array of TPxlC; K: TKernel; P: PRow);
var
j, n: integer;
tr, tg, tb: double;
//tempRed и др.
w: double;
begin
for j := 0 to High(theRow)
do
begin
tb := 0;
tg := 0;
tr := 0;
for n := -K.Size to K.Size
do
begin
w := K.Weights[n];
//TrimInt задает отступ от края строки...
with theRow[TrimInt(0,
High(theRow), j - n)] do
begin
tb := tb + w * b;
tg := tg + w * g;
tr := tr + w * r;
end;//with
end;//for
with P[j] do
begin
b := TrimReal(0, 255, tb);
g := TrimReal(0, 255, tg);
r := TrimReal(0, 255, tr);
end;
end;
Move(P[0], theRow[0],
(High(theRow) + 1) * Sizeof(TPxlC));
end;
//GBlur - полное размытие
картинки
procedure GBlur(theBitmap:
TBitmap; radius: double; withSSE:boolean);
var
Row, Col: integer;
theRows: PPRows;
K: TKernel;
ACol: PRow;
P: PRow;
begin
if (theBitmap.HandleType
<> bmDIB) or (theBitmap.PixelFormat <> pf24Bit) then
raise
exception.Create('GBlur
может работать только с 24-битными изображениями');
if (withSSE) then
MakeGaussianKernelSSE(K, radius, 255, 1)
else MakeGaussianKernel(K,
radius, 255, 1);
GetMem(theRows,
theBitmap.Height * SizeOf(PRow));
GetMm(ACol,
theBitmap.Height * SizeOf(TPxlC));
frm_img.img_pbar.Max:=theBitmap.Height+theBitmap.Width+4;
//запись позиции данных изображения:
for Row := 0 to theBitmap.Height - 1 do
theRows[Row] :=
theBitmap.Scanline[Row];
//размываем каждую
строчку:
P :=
AllocMem(theBitmap.Width * SizeOf(TPxlC));
if
(frm_imgbluropts.CheckBox1.Checked) then begin
for Row := 0 to
theBitmap.Height - 1 do begin
BlurRow(Slice(theRows[Row]^,
theBitmap.Width), K, P);
frm_img.img_pbar.StepBy(1);
end;
end;
//теперь размываем каждую колонку
ReAllocMem(P,
theBitmap.Height * SizeOf(TPxlC));
if
(frm_imgbluropts.CheckBox2.Checked) then begin
for Col := 0 to
theBitmap.Width - 1 do
begin
//- считываем первую колонку в TRow:
frm_img.img_pbar.StepBy(1);
for Row := 0 to
theBitmap.Height - 1 do
ACol[Row] :=
theRows[Row][Col];
BlurRow(Slice(ACol^,
theBitmap.Height), K, P);
//теперь помещаем обработанный
столбец на свое место в данные изображения:
for Row := 0 to theBitmap.Height
- 1 do
theRows[Row][Col] :=
ACol[Row];
end;
end;
FreeMem(theRows);
FreeMem(ACol);
ReAllocMem(P, 0);
frm_img.img_pbar.Max:=0;
end;
//end
blur---------------------------------------------------------------------
//открыть картинку
procedure
Tfrm_img.act_srcOpenImageExecute(Sender: TObject);
begin
if
(img_OpenPictureDialog.Execute) then begin
img_src.Picture.LoadFromFile(img_OpenPictureDialog.FileName);
img_lblImageSizeV.Caption:=format('%d
- %d',[img_src.Picture.Width,img_src.Picture.Height]);
img_log.Lines.Add(format('open
file "%s"',[img_OpenPictureDialog.FileName]));
img_log.Lines.Add(format('image
width="%d"
height="%d"',[img_src.Picture.Width,img_src.Picture.Height]));
end;
end;
//по высоте картинку - источник
procedure Tfrm_img.act_srcProportionalImgExecute(Sender:
TObject);
begin
with (sender as taction)
do begin
img_src.Proportional:=Checked;
end;
end;
//по высоте картинку -
результат
procedure
Tfrm_img.act_desProportionalImgExecute(Sender: TObject);
begin
with (sender as taction)
do begin
img_des.Proportional:=Checked;
end;
end;
//копировать - цветовое копирование
картинки с умножением на выбранный цвет
procedure
Tfrm_img.act_srcCopyExecute(Sender: TObject);
const
xcount=16;
var
mx,nx,ny,nw,nh:word;
citm:^TPxlC;
axmm:TSSERegLines;
xmm_0:TXMMArrByte;
nn,xn:byte;
np1,np2,np3:byte;
ncolor:tcolor;
xc:array[0..3] of byte;
timebefore:Cardinal;
begin
if
(frm_optsimgcopy.ShowModal=mrYes) then begin
timebefore:=MilliSecondOfTheHour(Now);
if (img_src.Picture.Width
> MAX_imageSize) or (img_src.Picture.Height > MAX_imageSize) then begin
MessageDlg(img_errmsg[0].Text,mtError,[mbok],0);
end else begin
nw:=img_src.Picture.Width;//n
size
nh:=img_src.Picture.Height;
img_des.Picture.Bitmap.Width:=nw;//set
n size
img_des.Picture.Bitmap.Height:=nh;
img_pbar.Max:=nh+1;//set
progressbar
ncolor:=frm_optsimgcopy.Shape1.Brush.Color;
np1:=frm_optsimgcopy.ComboBox1.ItemIndex;
np2:=frm_optsimgcopy.ComboBox2.ItemIndex;
np3:=frm_optsimgcopy.ComboBox3.ItemIndex;
for xn:=0 to 4 do begin
xmm_0[xn*3+0]:=GetBValue(ncolor);//blue
xmm_0[xn*3+1]:=GetGValue(ncolor);//green
xmm_0[xn*3+2]:=GetRValue(ncolor);//red
end;
asm
push eax
push ebx
push ecx
push edx
movups xmm1,xmm_0
end;
for ny:=0 to (nh-1) do
begin
citm:=img_src.Picture.Bitmap.ScanLine[ny];
nx:=0;
while (nx<=nw) do begin
FillChar(xmm_0,16,0);//clear
for nn:=0 to 4 do begin
if ((nx+nn)<=nw) then
begin
xmm_0[nn*3+0]:=citm.b;
xmm_0[nn*3+1]:=citm.g;
xmm_0[nn*3+2]:=citm.r;
end else break;//if
inc(citm);
end;//for
asm//write,make,read
movups xmm0,xmm_0
andps xmm0,xmm1//multiply
color's
movups xmm_0,xmm0
end;//asm
for nn:=0 to 4 do begin
if (nx<=nw) then
img_des.Canvas.Pixels[nx,ny]:=rgb(xmm_0[nn*3+np3],xmm_0[nn*3+np2],xmm_0[nn*3+np1])
else break;
inc(nx);
end;//for
end;//while...
img_pbar.StepBy(1);
end;//for...
asm
pop edx
pop ecx
pop ebx
pop eax
end;
end;//if...
img_pbar.Max:=0;
timebefore:=MilliSecondOfTheHour(Now)-timebefore;
Label1.Caption:=format('%d
%s',[timebefore,delay_names]);
img_log.Lines.Add(format('make
action="copy image" at="%d" milliseconds',[timebefore]));
end;
end;
//инициализация операций
procedure
Tfrm_img.FormCreate(Sender: TObject);
begin
img_errmsg[0]:=tstringlist.create;//error
msg
img_errmsg[0].Add('Изображение
слишком большое.');//err maxsize image
img_errmsg[0].Add(format('Максимальный размер не должен
превышать %d.',[MAX_imageSize]));
img_errmsg[0].Add('Попробуйте
выбрать другое.');
img_tabs.ActivePage:=img_tab1;//page
Label1.Caption:=format('0
%s',[delay_names]);
end;
//уборка мусора
procedure
Tfrm_img.FormDestroy(Sender: TObject);
begin
img_errmsg[0].Free;
end;
//Гауссово размытие с применением
расширения SSE
procedure
Tfrm_img.act_effBlurGauseExecute(Sender: TObject);
var
b: TBitmap;
fticks:Cardinal;
begin
if (frm_imgbluropts.ShowModal=mrYes)
then begin
fticks:=MilliSecondOfTheDay(Now);
img_des.Picture.LoadFromFile(img_OpenPictureDialog.FileName);
GBlur(img_des.Picture.Bitmap,frm_imgbluropts.ComboBox1.ItemIndex,True);
fticks:=MilliSecondOfTheDay(Now)-fticks;
img_log.lines.add(format('make
action="copy blur SSE" at="%d" milliseconds',[fticks]));
Label1.Caption:=format('%d
%s',[fticks,delay_names]);
end;
end;
//сохранить результат
procedure
Tfrm_img.act_desSaveImageExecute(Sender: TObject);
begin
if
(img_SavePictureDialog.Execute) then begin
img_des.Picture.SaveToFile(img_SavePictureDialog.FileName);
end;
end;
//центрировать результат
procedure
Tfrm_img.act_desCenterImgExecute(Sender: TObject);
begin
with (sender as taction)
do begin
img_des.Center:=Checked;
end;
end;
//растянуть результат
procedure
Tfrm_img.act_desStrechImgExecute(Sender: TObject);
begin
with (sender as taction)
do begin
img_des.Stretch:=Checked;
end;
end;
//центрировать источник
procedure
Tfrm_img.act_srcCenterImgExecute(Sender: TObject);
begin
with (sender as taction)
do begin
img_src.Center:=Checked;
end;
end;
//растянуть источник
procedure
Tfrm_img.act_srcStrechImgExecute(Sender: TObject);
begin
with (sender as taction)
do begin
img_src.Stretch:=Checked;
end;
end;
//Гауссово размытие без SSE (простое)
procedure
Tfrm_img.act_effBlurGauseNoSSEExecute(Sender: TObject);
var
b: TBitmap;
fticks:Cardinal;
begin
if
(frm_imgbluropts.ShowModal=mrYes) then begin
fticks:=MilliSecondOfTheDay(Now);
img_des.Picture.LoadFromFile(img_OpenPictureDialog.FileName);
GBlur(img_des.Picture.Bitmap,frm_imgbluropts.ComboBox1.ItemIndex,False);
fticks:=MilliSecondOfTheDay(Now)-fticks;
img_log.lines.add(format('make
action="copy blur" at="%d" milliseconds',[fticks]));
Label1.Caption:=format('%d
%s',[fticks,delay_names]);
end;
end;
Рисунок 3-1 вкладка
"источник"
Рисунок 3-2 вкладка
"результат"
Сравним производительность при
использовании оптимизации кода приложения под расширение SIMD процессора SSE и CPU. Тест производился на процессоре Intel® Core™2 Duo CPU T8300 2,4Ghz с поддержкой MMX,SSE-SSE4, EM64T.
Таблица 4-1
Сравнение
времени обработки изображения 800х800
|
№
|
время
обработки с SSE, мс
|
время
обработки на ЦП, мс
|
коэфициент
ускорения
|
отклонение
от среднего
|
1
|
840
|
1 032
|
1,2286
|
0,0071
|
2
|
841
|
1 047
|
1,2449
|
0,0093
|
3
|
832
|
1 033
|
1,2416
|
0,0059
|
4
|
839
|
1 028
|
1,2253
|
0,0104
|
5
|
836
|
1 035
|
1,2380
|
0,0024
|
Таблица 4-2
Сравнение времени обработки
изображения 1024х768
|
№
|
время
обработки с SSE, мс
|
время
обработки на ЦП, мс
|
коэфициент
ускорения
|
отклонение
от среднего
|
1
|
1 589
|
1 940
|
1,2209
|
0,0331
|
2
|
1 529
|
1 955
|
1,2786
|
0,0246
|
3
|
1 560
|
1 956
|
1,2538
|
0,0002
|
4
|
1 551
|
1 954
|
1,2598
|
0,0058
|
5
|
1 545
|
1 942
|
1,2570
|
0,0029
|
Таблица 4-3
Сравнение времени обработки
изображения 1600х1200
|
№
|
время
обработки с SSE, мс
|
время
обработки на ЦП, мс
|
отклонение
от среднего
|
1
|
2 369
|
3 037
|
1,2820
|
0,0195
|
2
|
2 403
|
3 021
|
1,2572
|
0,0053
|
3
|
2 406
|
3 005
|
1,2490
|
0,0135
|
4
|
2 389
|
2 989
|
1,2512
|
0,0113
|
5
|
2 374
|
3 022
|
1,2730
|
0,0105
|
Таблица 4-4
Сравнение времени обработки
изображения 2560х1600
|
№
|
время
обработки с SSE, мс
|
время
обработки на ЦП, мс
|
коэфициент
ускорения
|
отклонение
от среднего
|
1
|
5 054
|
6 332
|
1,2529
|
0,0062
|
2
|
5 058
|
6 365
|
1,2584
|
0,0007
|
3
|
5 050
|
6 376
|
1,2626
|
0,0035
|
4
|
5 024
|
6 321
|
1,2582
|
0,0009
|
5
|
4 968
|
6 277
|
1,2635
|
0,0044
|
[1] промежуточный
буфер с быстрым доступом
[2] архитектура
Intel (Intel architecture)
[3]
Указанный режим работы не является согласованным с требованиями стандарта IEEE
754

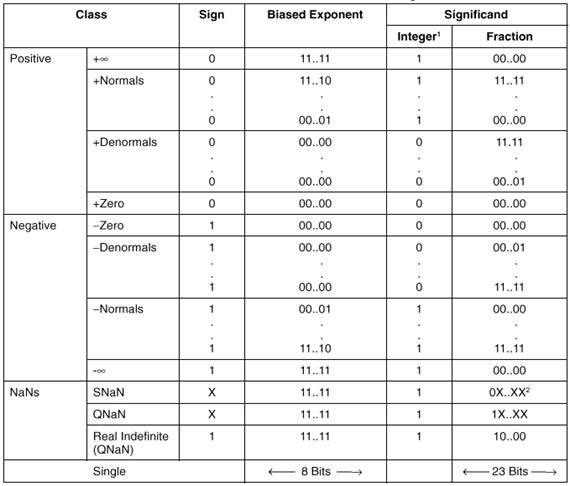

[4] Определяет
формат хранения мантиссы, экспоненты и знака, форматы положительного и
отрицательного нуля, плюс и минус бесконечностей, а также определение «не
числа» (NaN), методы, обработку ситуаций
[5] Not a Number - не число
[6] Quiet NaN - "тихий NaN"
[7] Signalling NaN - "сигнализирующий NaN"
